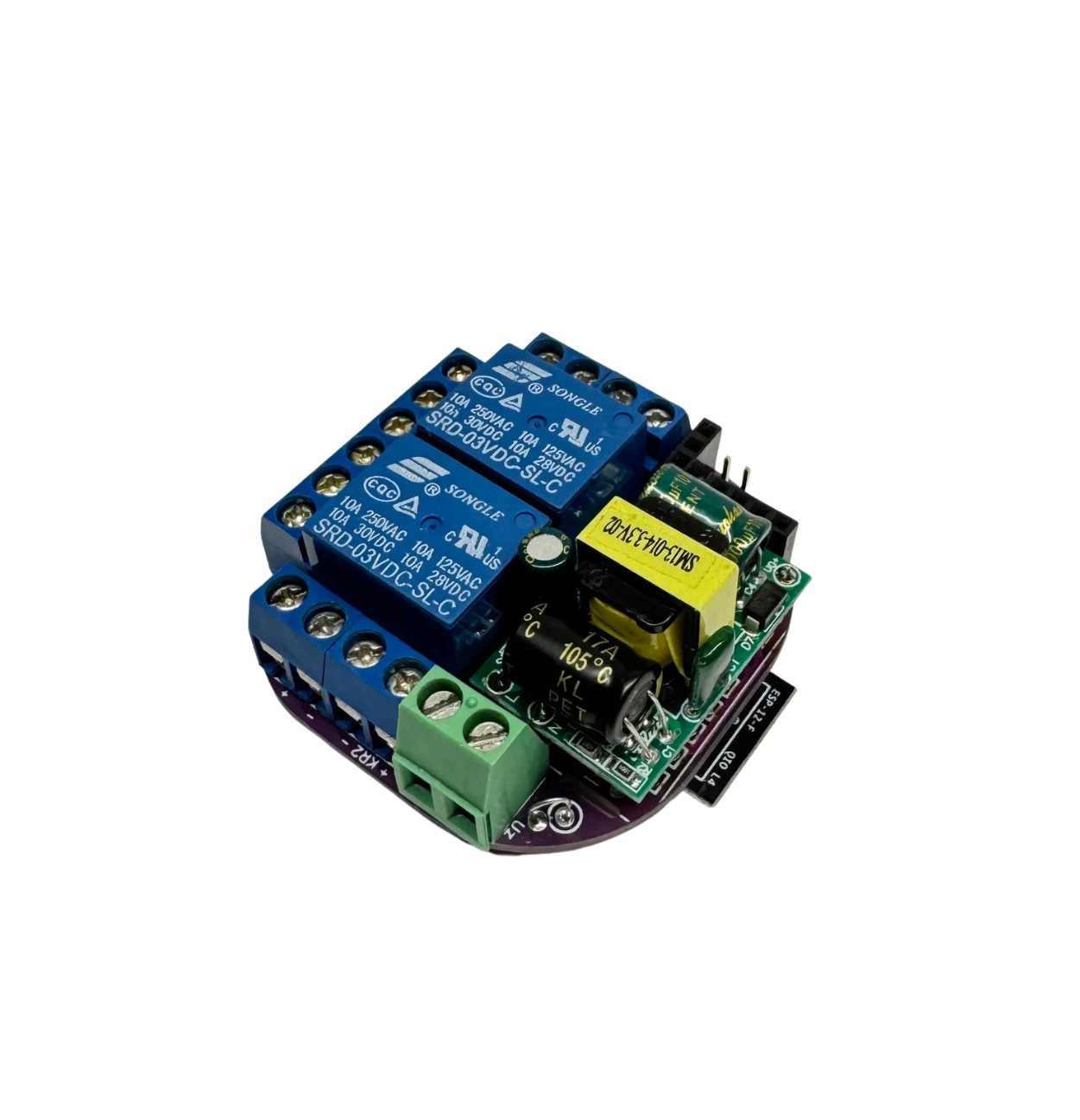

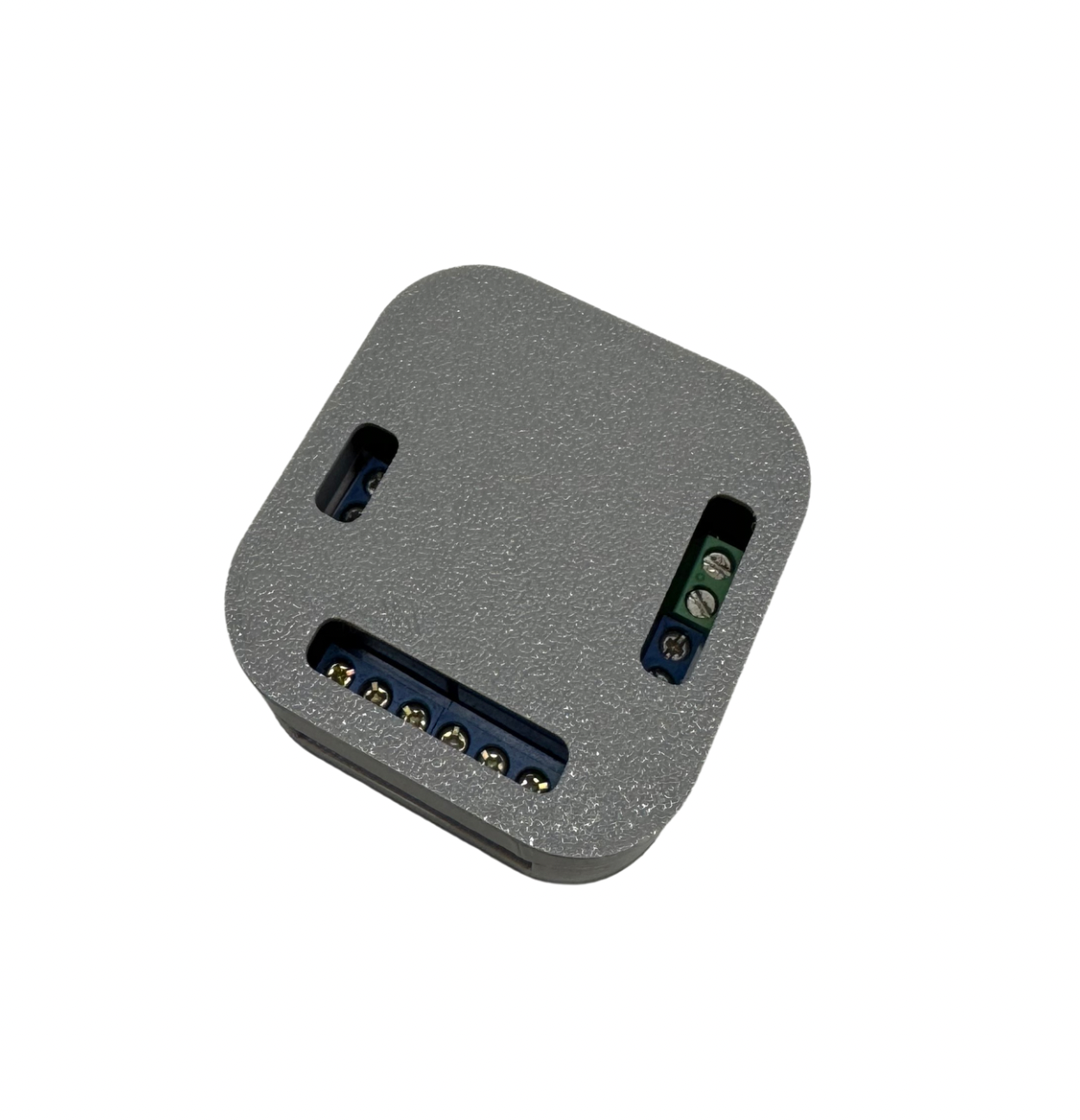

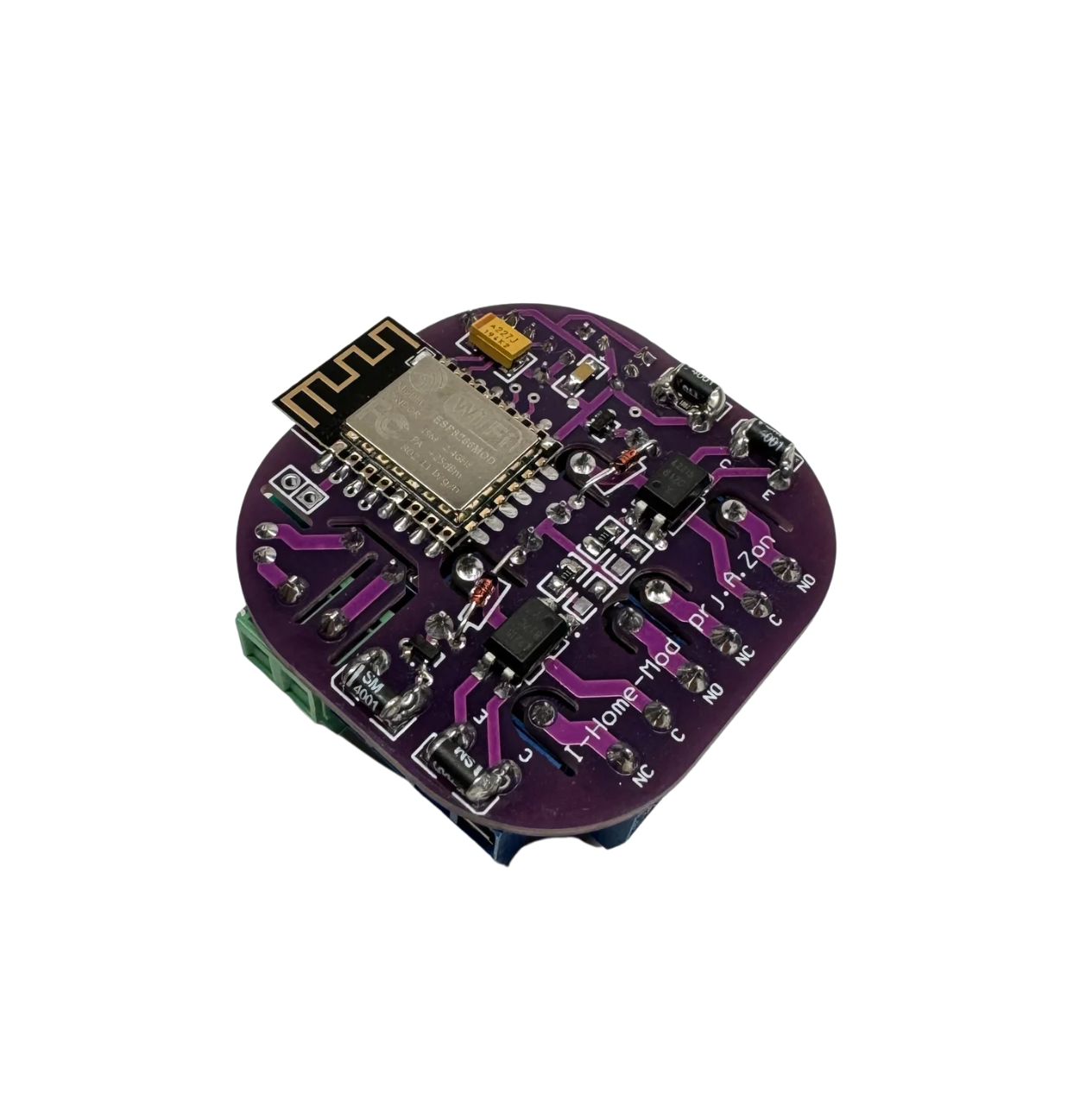

Układ może być wyposażony w obudowę w zależności od potrzeb i zastosowania. zasilany jest bezpośrednio z instalacji elektrycznej gniazdka które kontroluje.

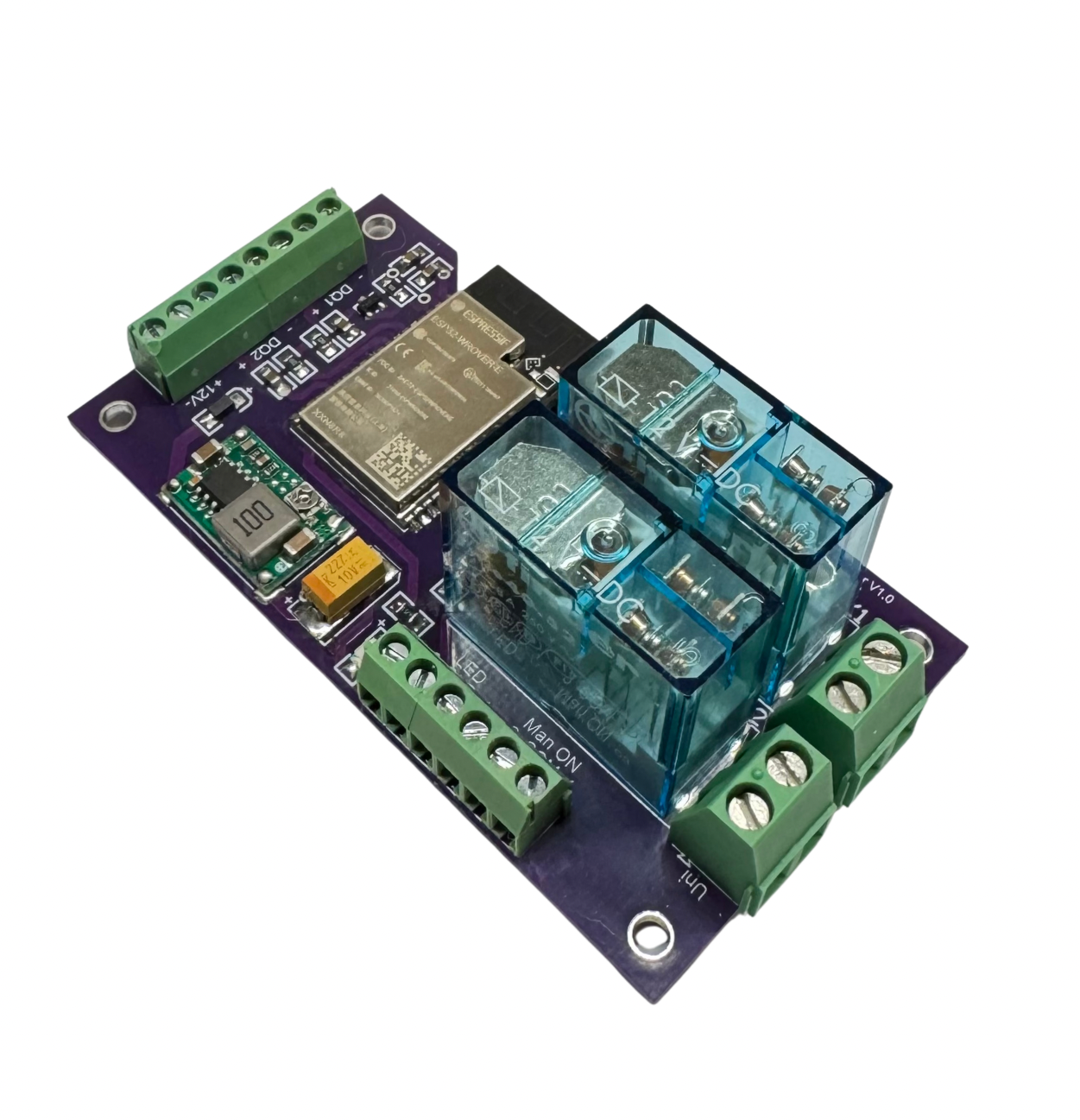

Cechy urządzenia
– zasilanie 230V

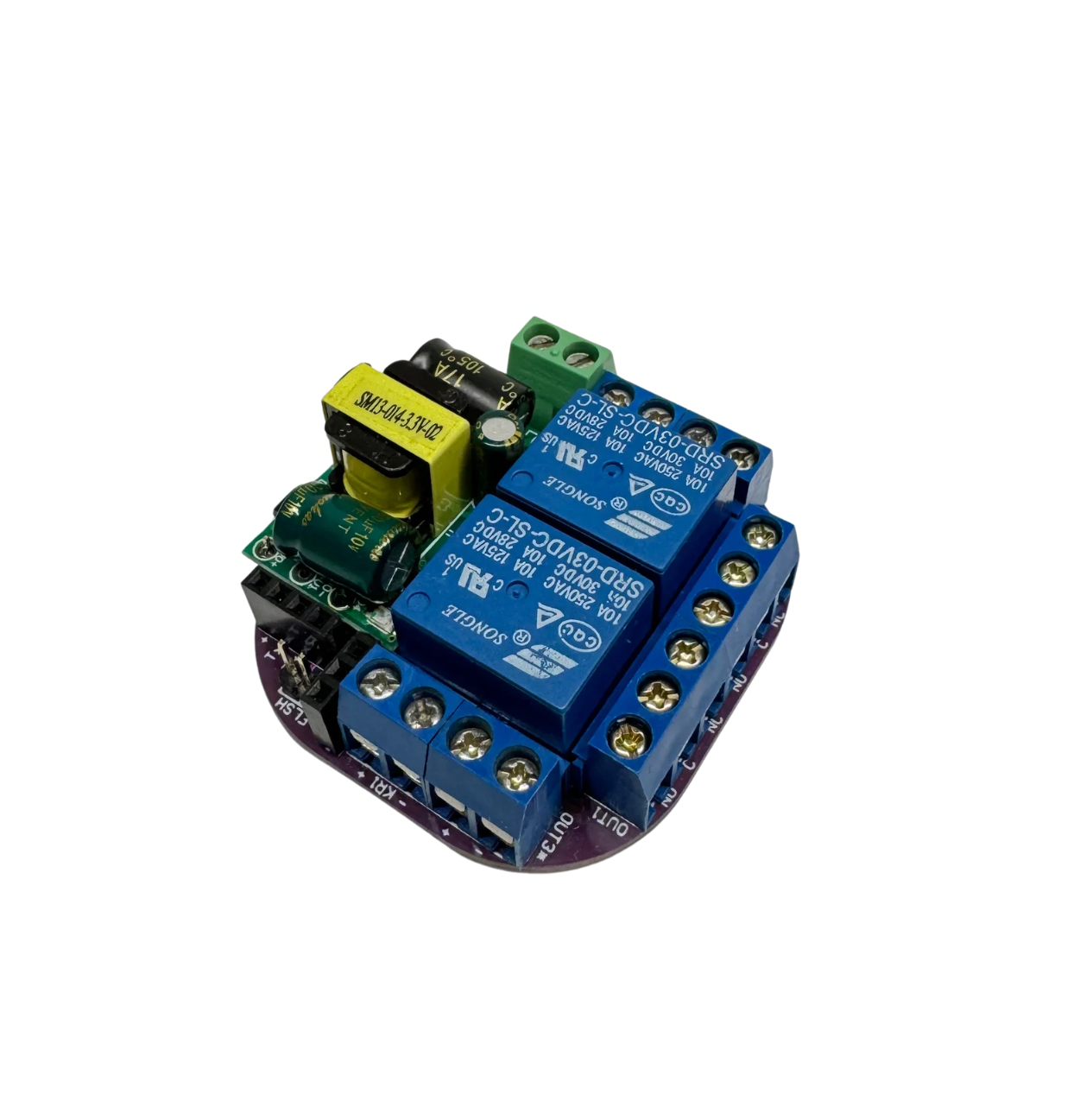

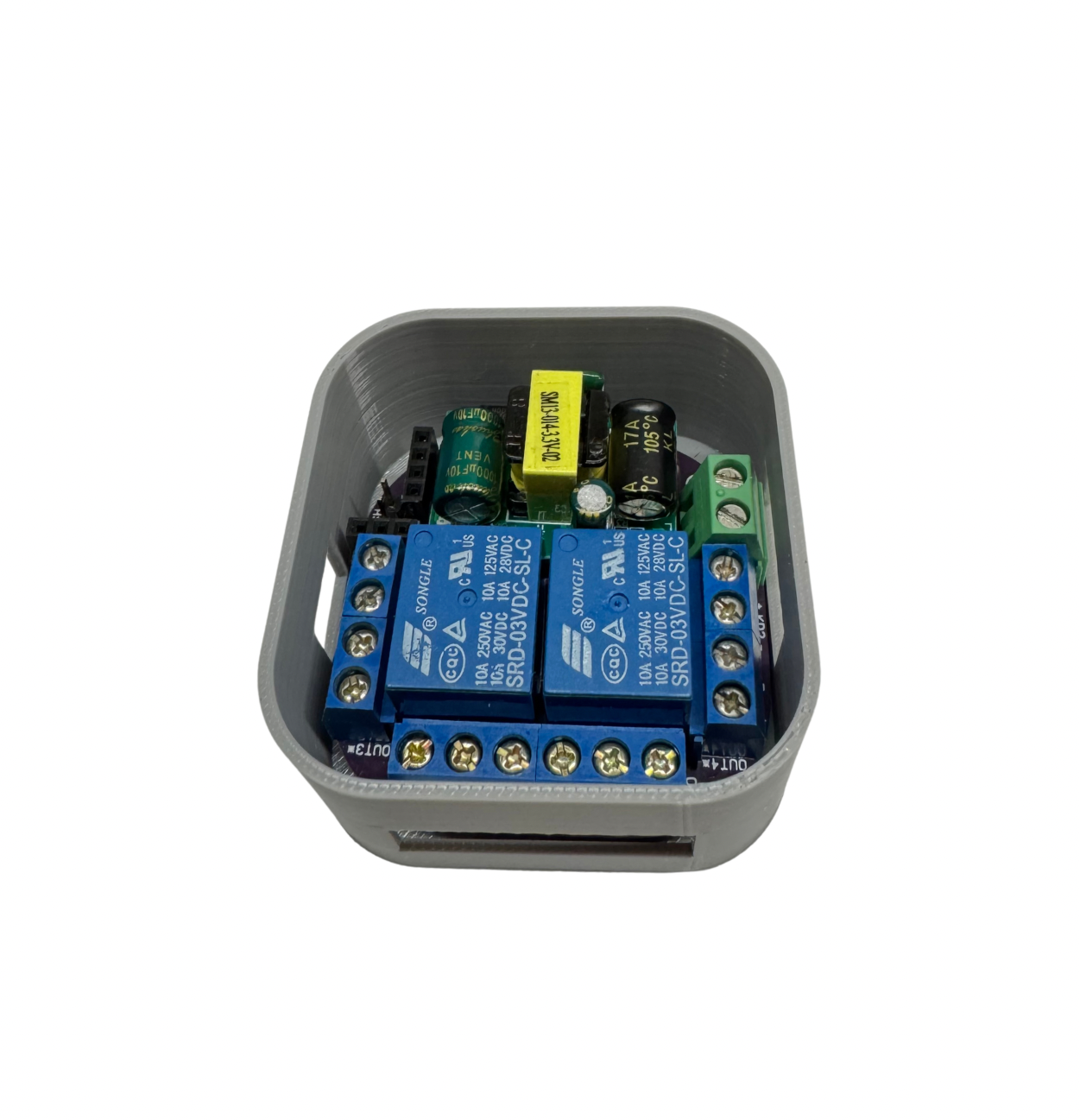

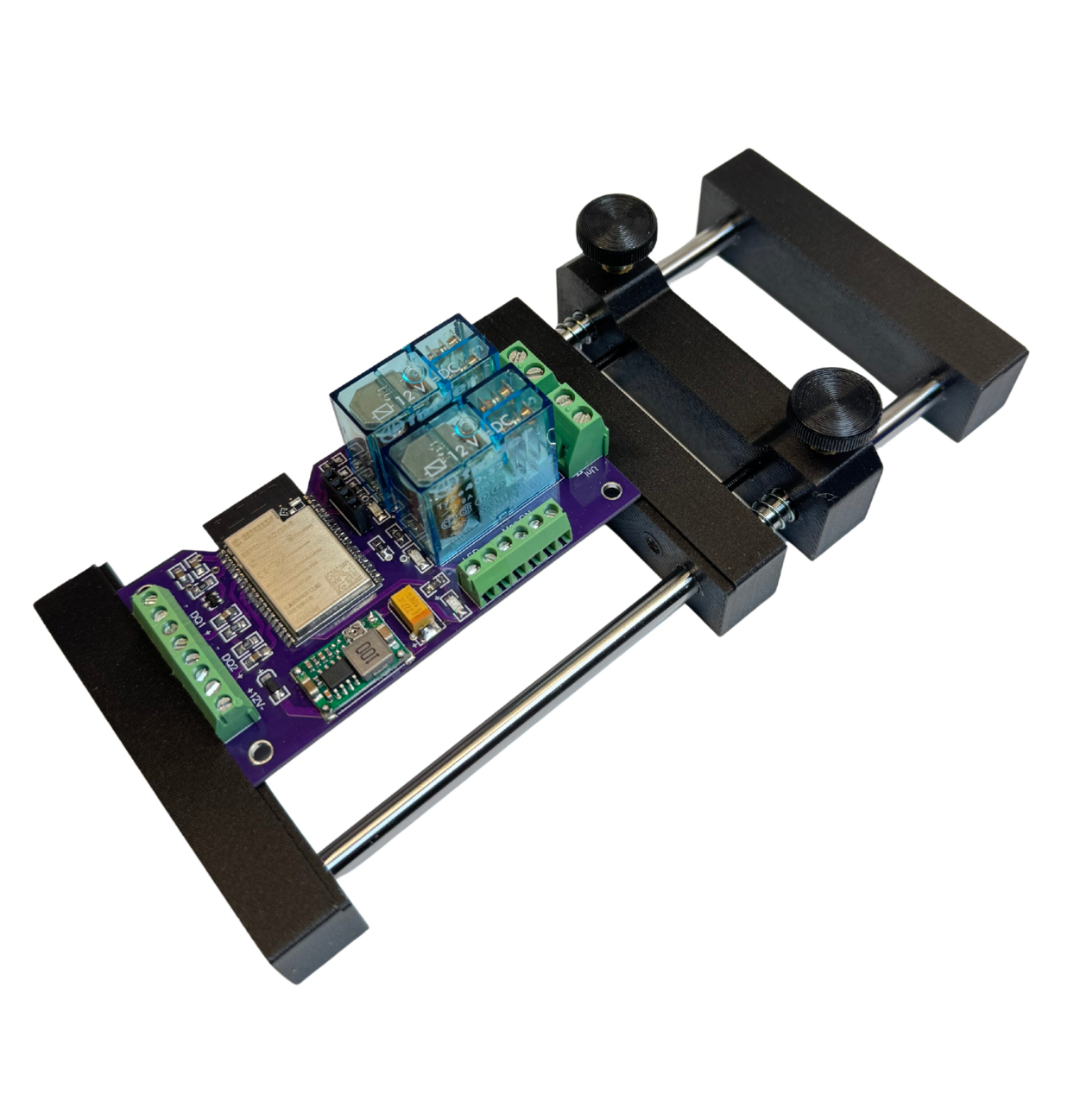

– dwa wyjścia przekaźnikowe przełączane 230Vac/10A
– dwa wyjścia transoptorowe
– dwa wejścia stykowe (krańcówki)
– wejście pomiaru temperatury i/lub wilgotności (DS18B20 lub DHT22)
– małe wymiary 52×52 mm

Urządzenie może być wykorzystywane wszędzie tam gdzie jest ograniczona ilość miejsca a potrzebna jest kontrola lub sterowanie zasilaniem.

Układ może oczywiście współpracować bezprzewodowo jeżeli zostanie przygotowane odpowiednie oprogramowanie.

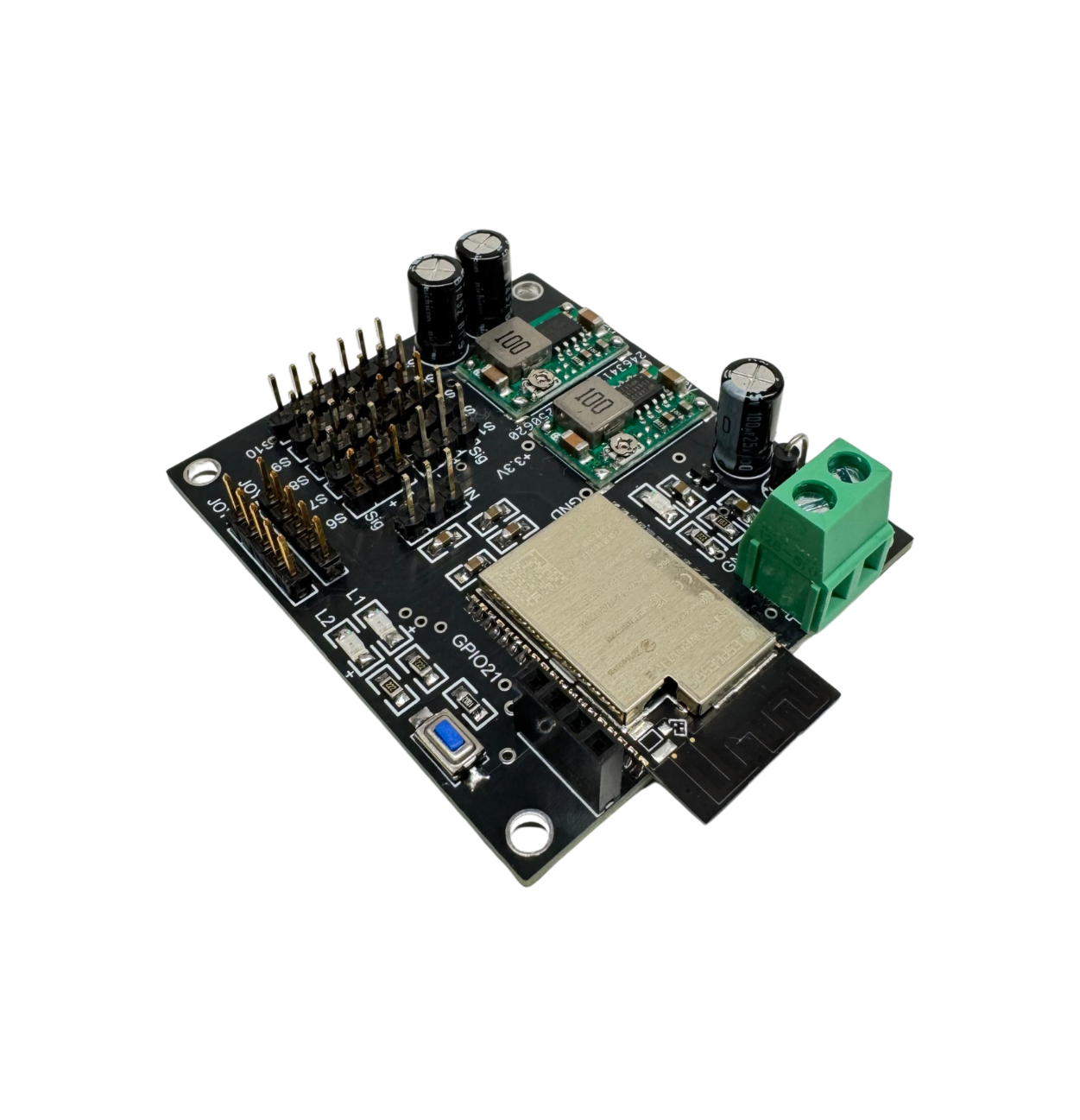

Cechy urządzenia

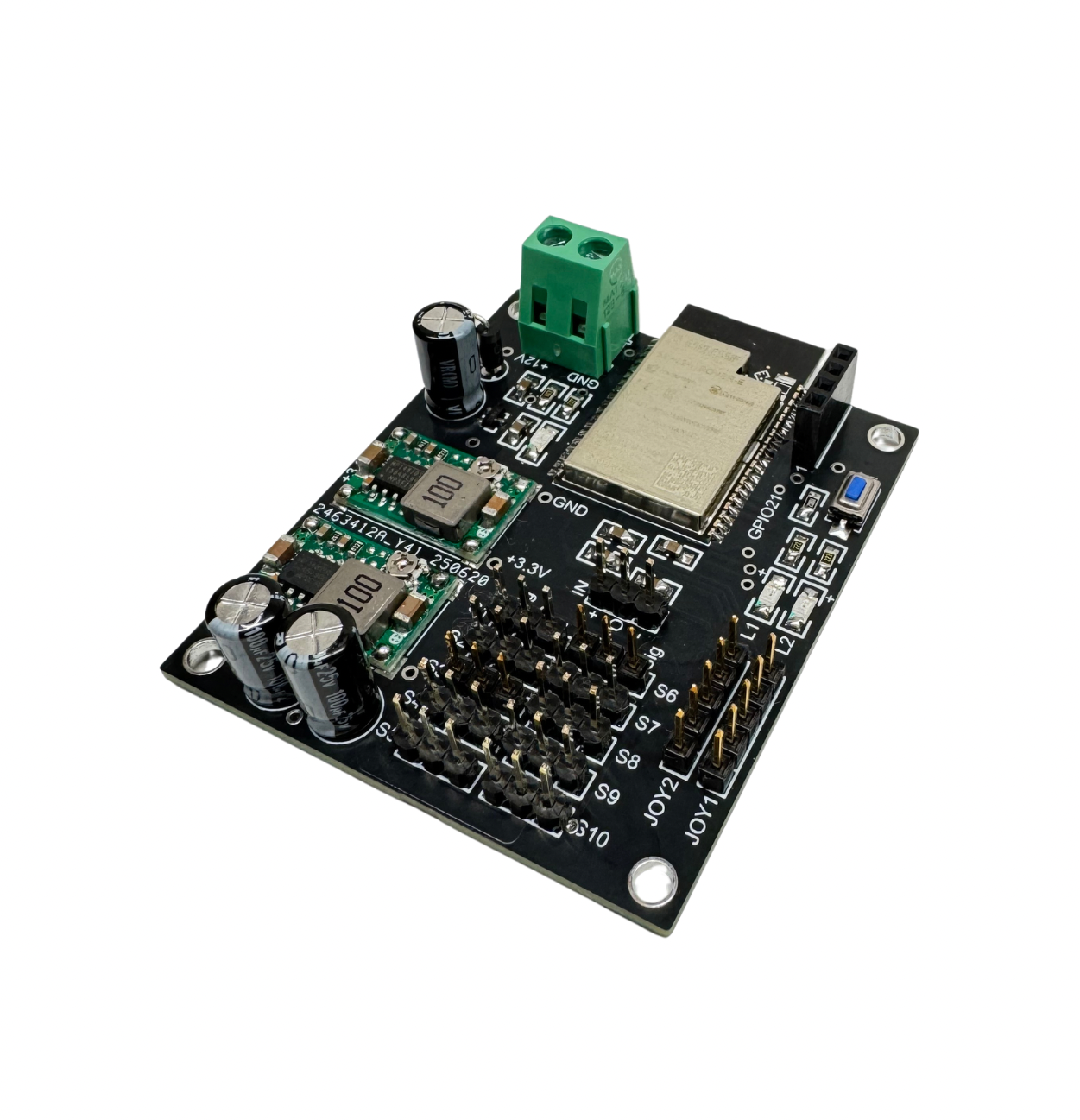

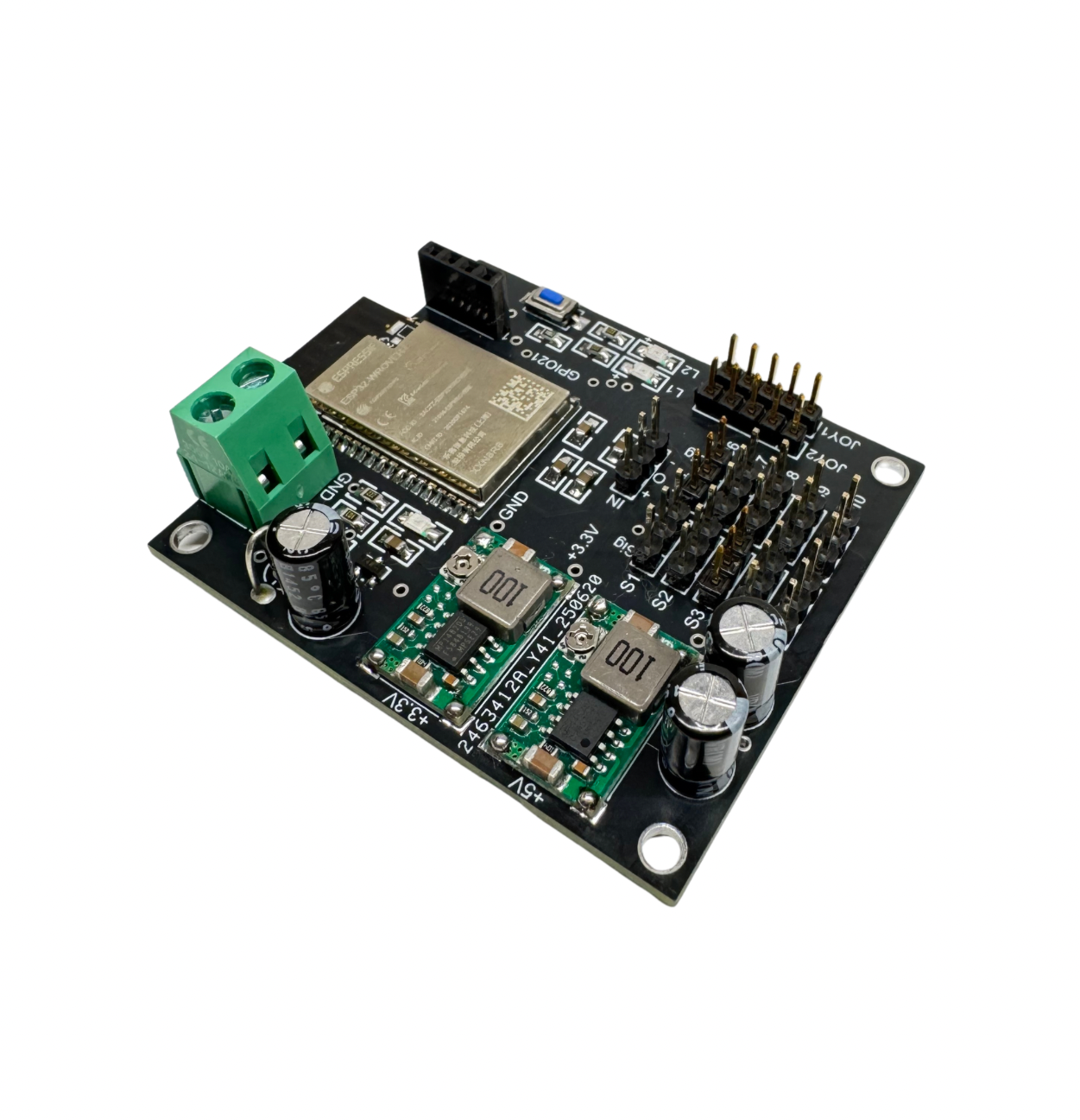

– zasilanie 12Vdc
– 10 równocześnie sterowanych serw,
– wejście czujnika ruchu
– dwa wejścia ręcznego sterowania – joysticków XY
– dodatkowe diody LED przydatne w fazie rozwoju oprogramowania

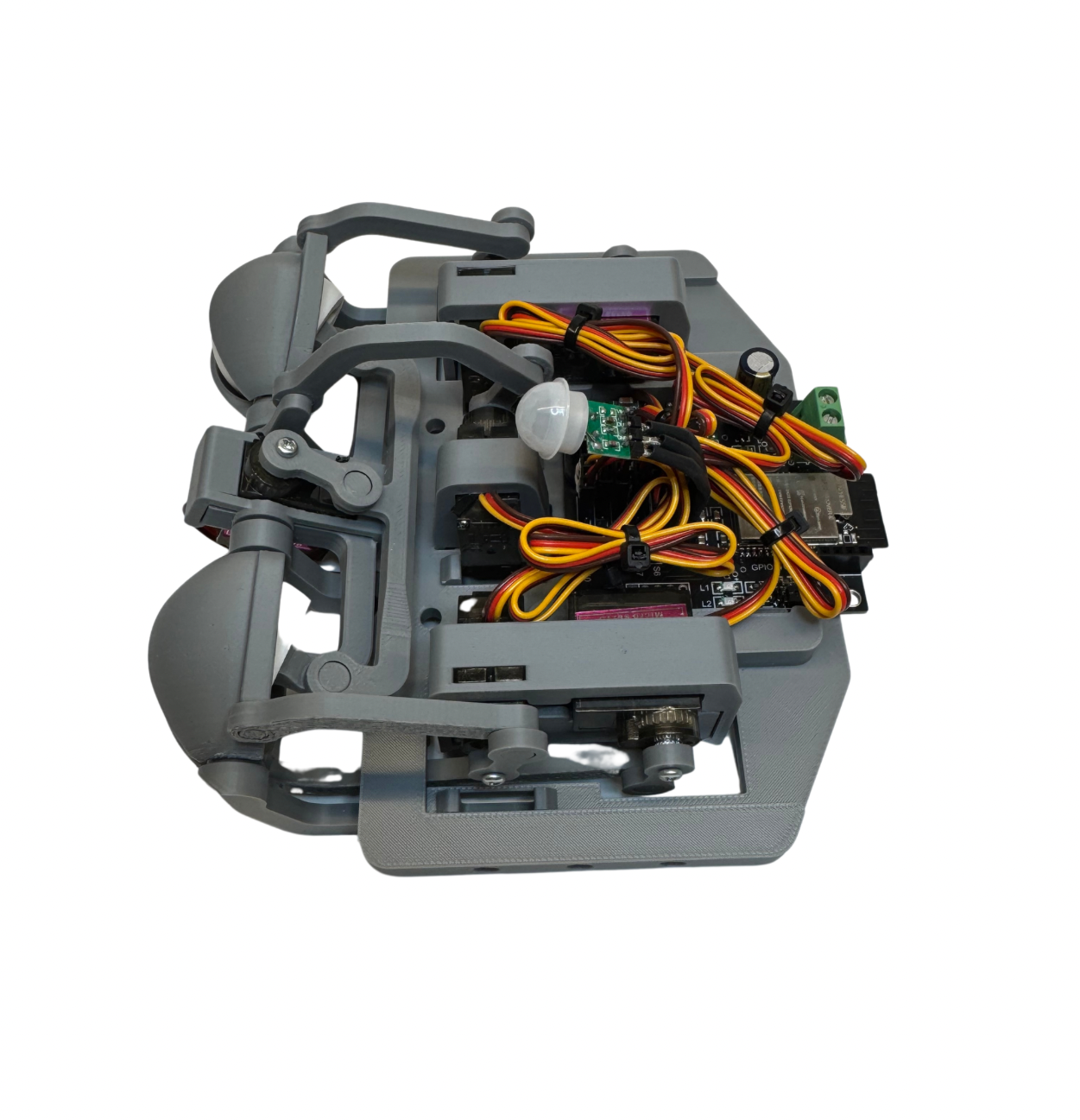

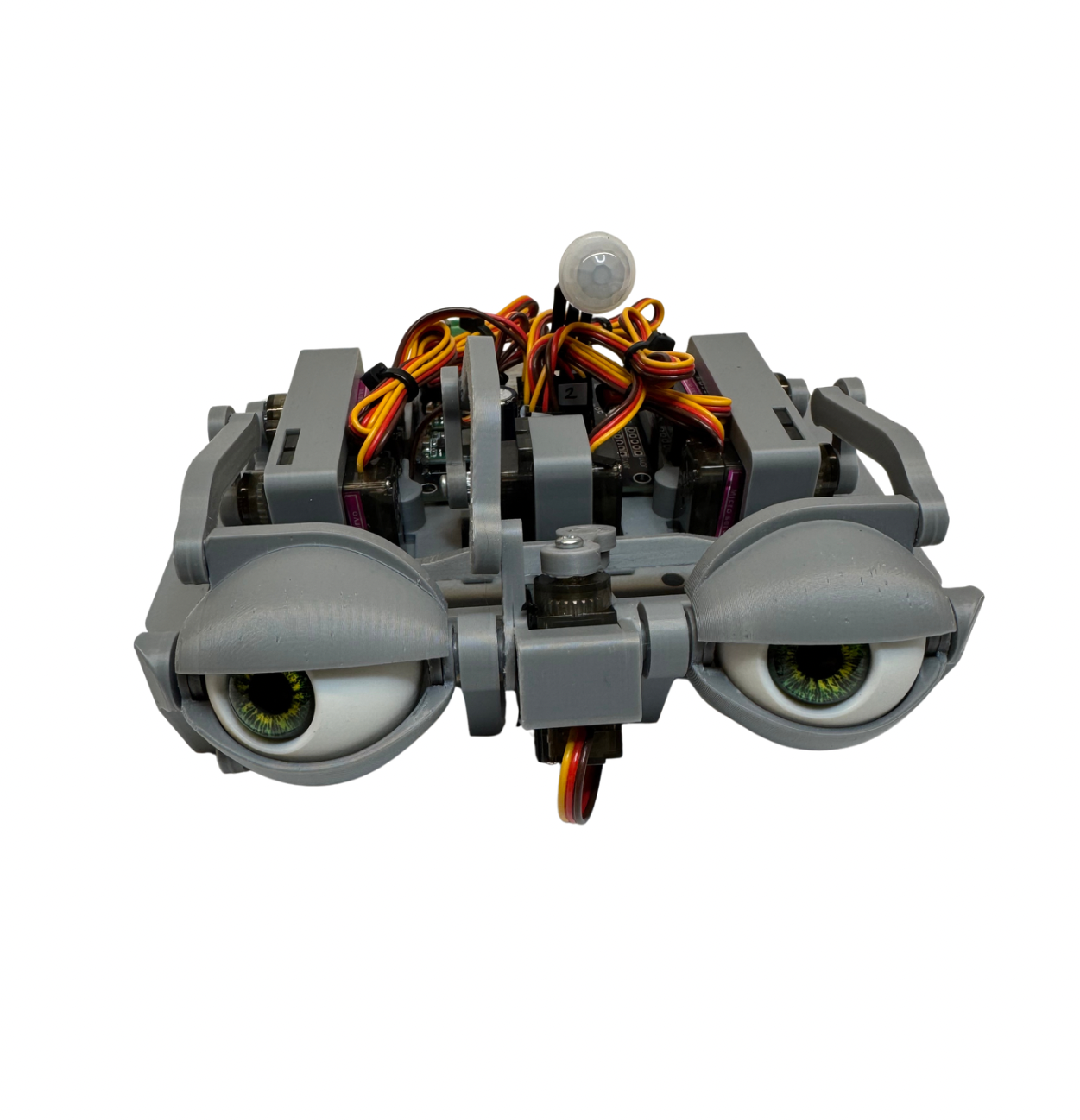

– zastosowanie : zabawki, roboty, modele itp
– wygodne złącza zgodne ze standardowymi serwomechanizmami

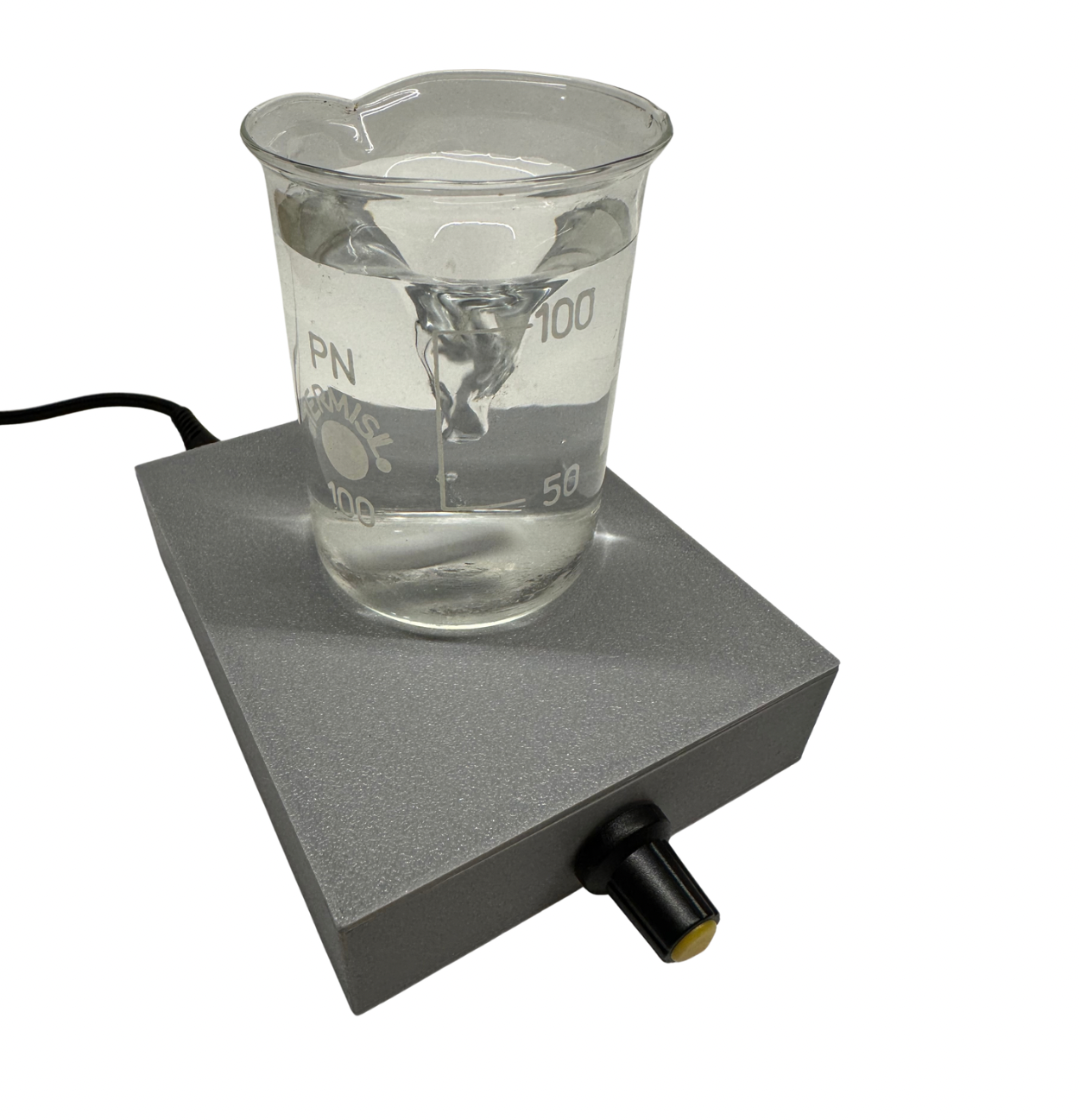

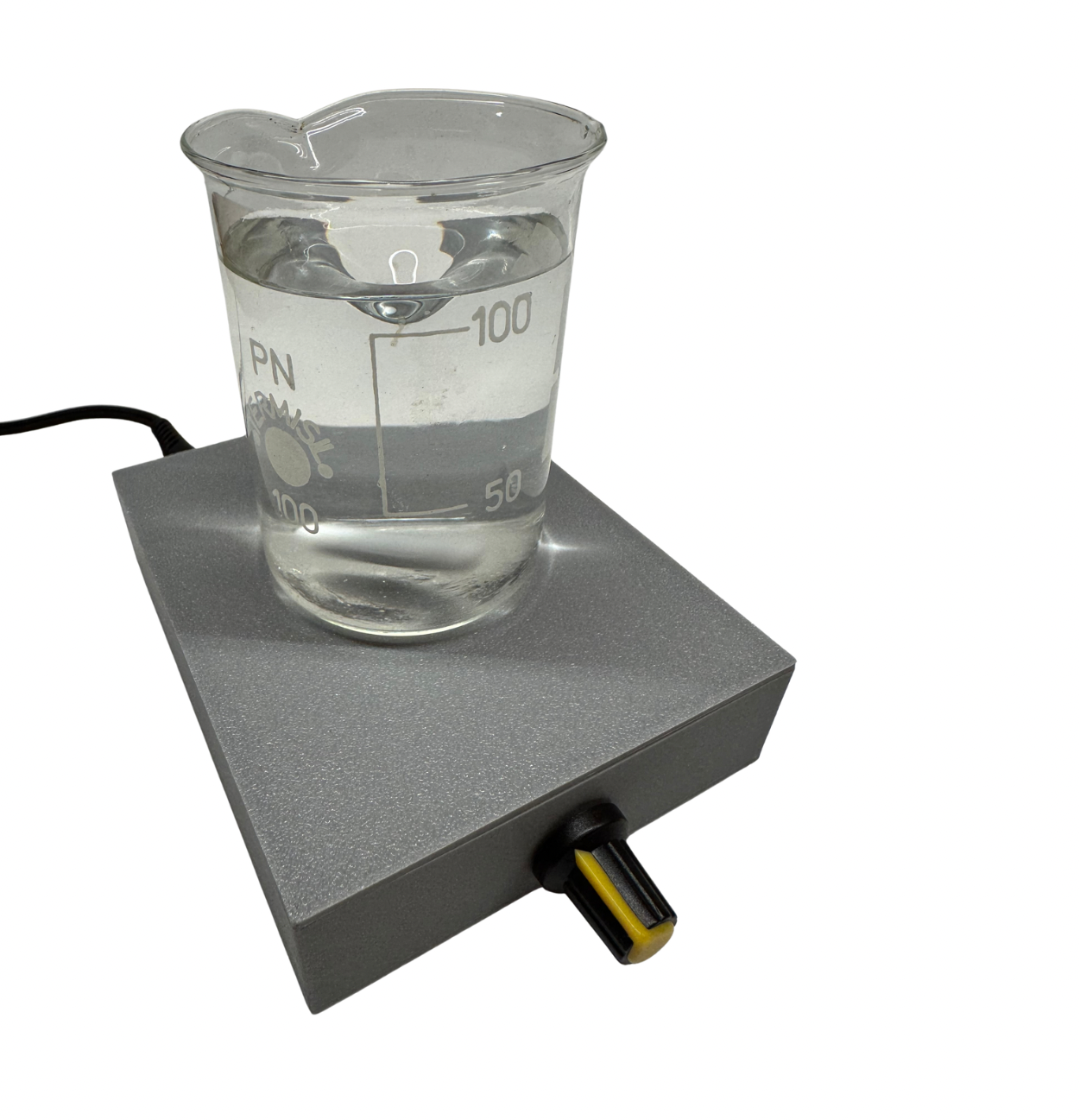

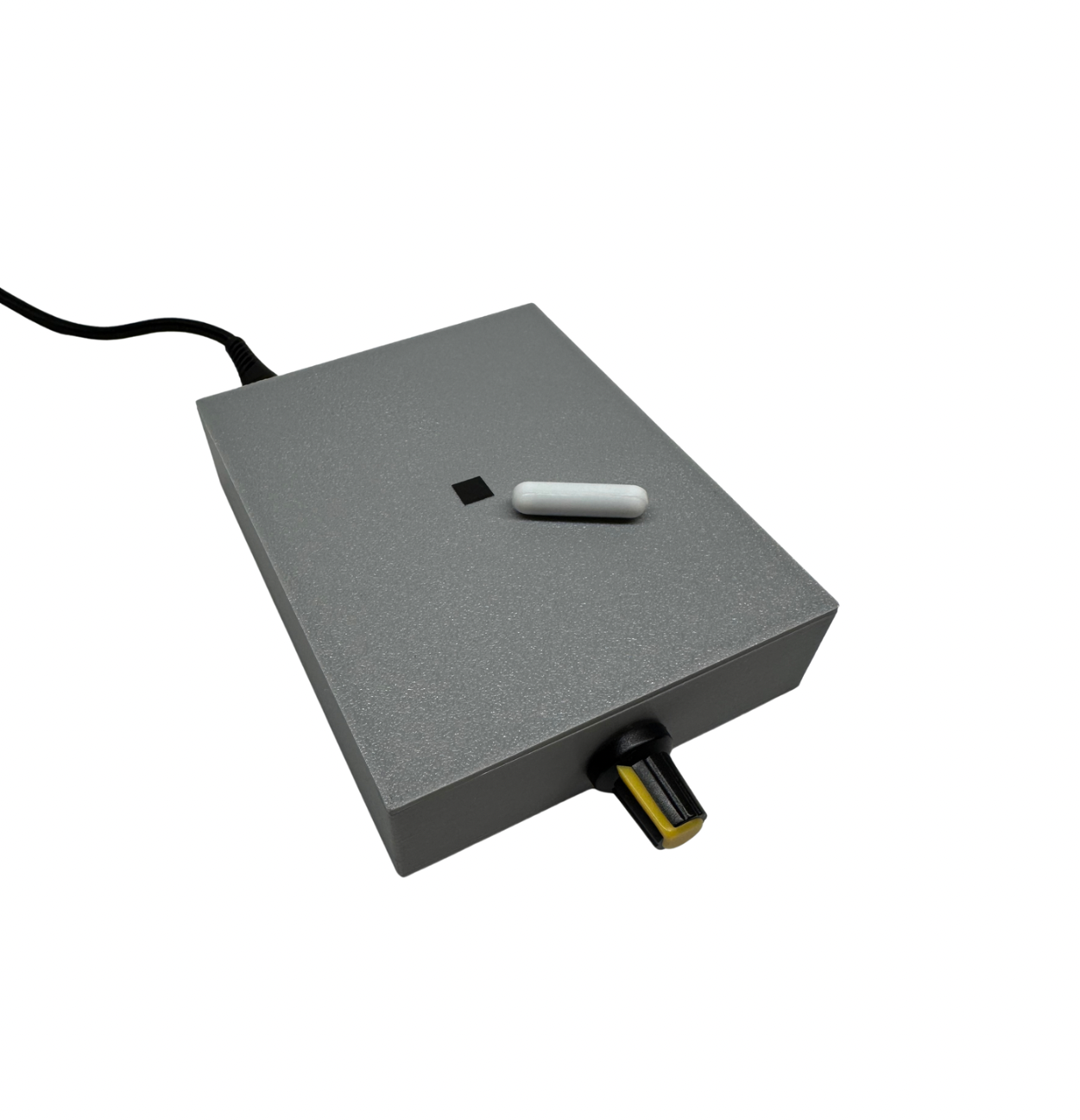

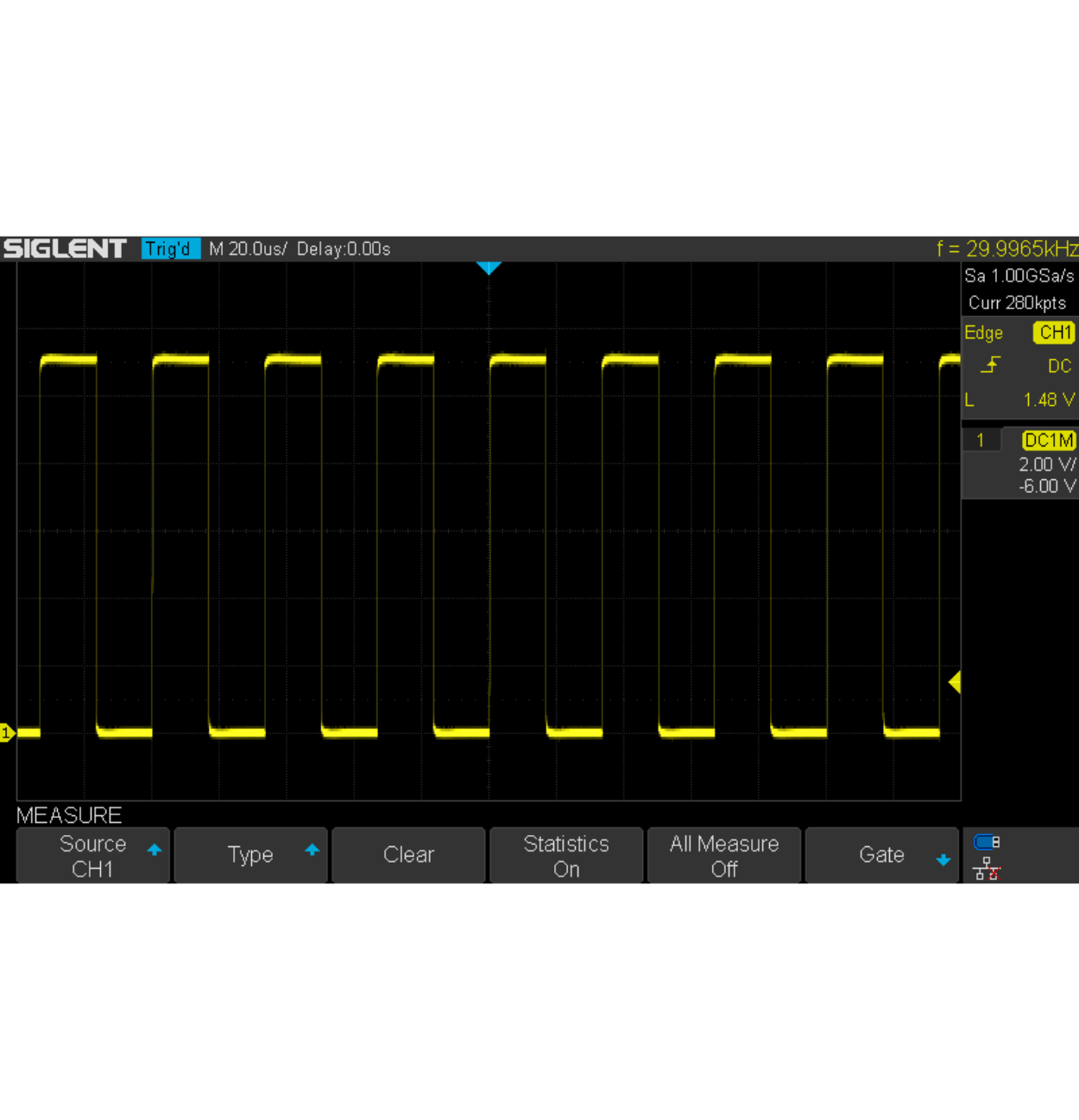

Kompaktowa obudowa zapewnia wygodne użytkowanie oraz stabilne ustawienie naczyń wykonanych ze szkła lub stali nierdzewnej o pojemności do 1 litra.

Mieszadło charakteryzuje się bardzo niskim poborem energii – podczas pracy zużywa niewiele ponad 1 W, dzięki czemu może być zasilane z dowolnej ładowarki lub zasilacza USB-C obsługującego napięcie 5V.

Cechy urządzenia
– płynna regulacja prędkości obrotowej (ok. 100–1500 obr./min),
– bezgłośna praca,
– kompaktowe wymiary,
– możliwość mieszania roztworów w naczyniach szklanych i ze stali nierdzewnej,
– pobór mocy nieco ponad 1W,
– zasilanie z powszechnie dostępnego zasilacza USB-C.

Urządzenie może być wykorzystywane wszędzie tam gdzie wymagane jest długotrwałe równomierne mieszanie niewielkich ilości cieczy.

** Krótki film prezentujący działanie w załączniku poniżej

https://drive.google.com/file/d/1X26e4xjA4leAv9sZEn0l2AGF1bB-Qc9S/view?usp=sharing

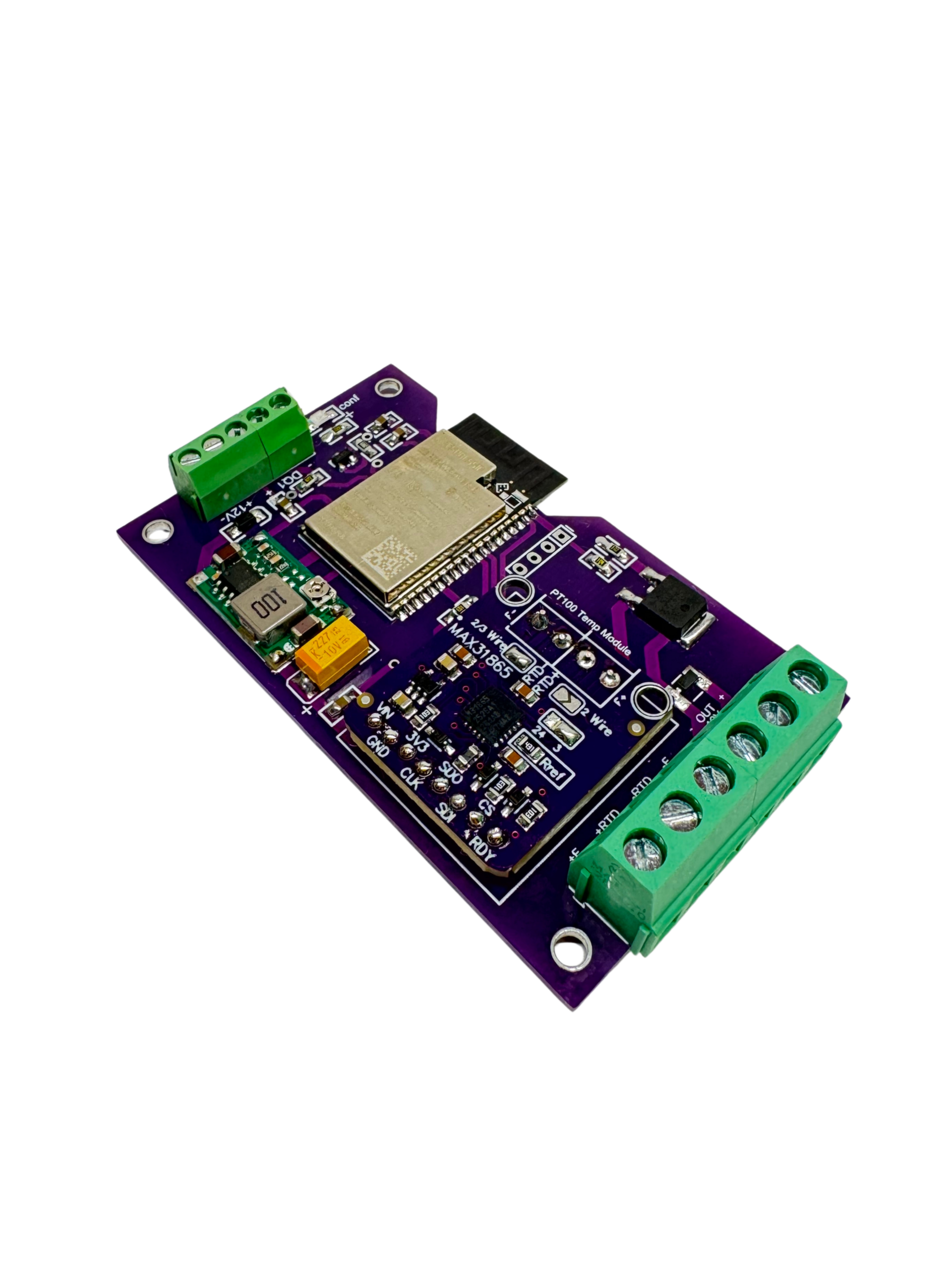

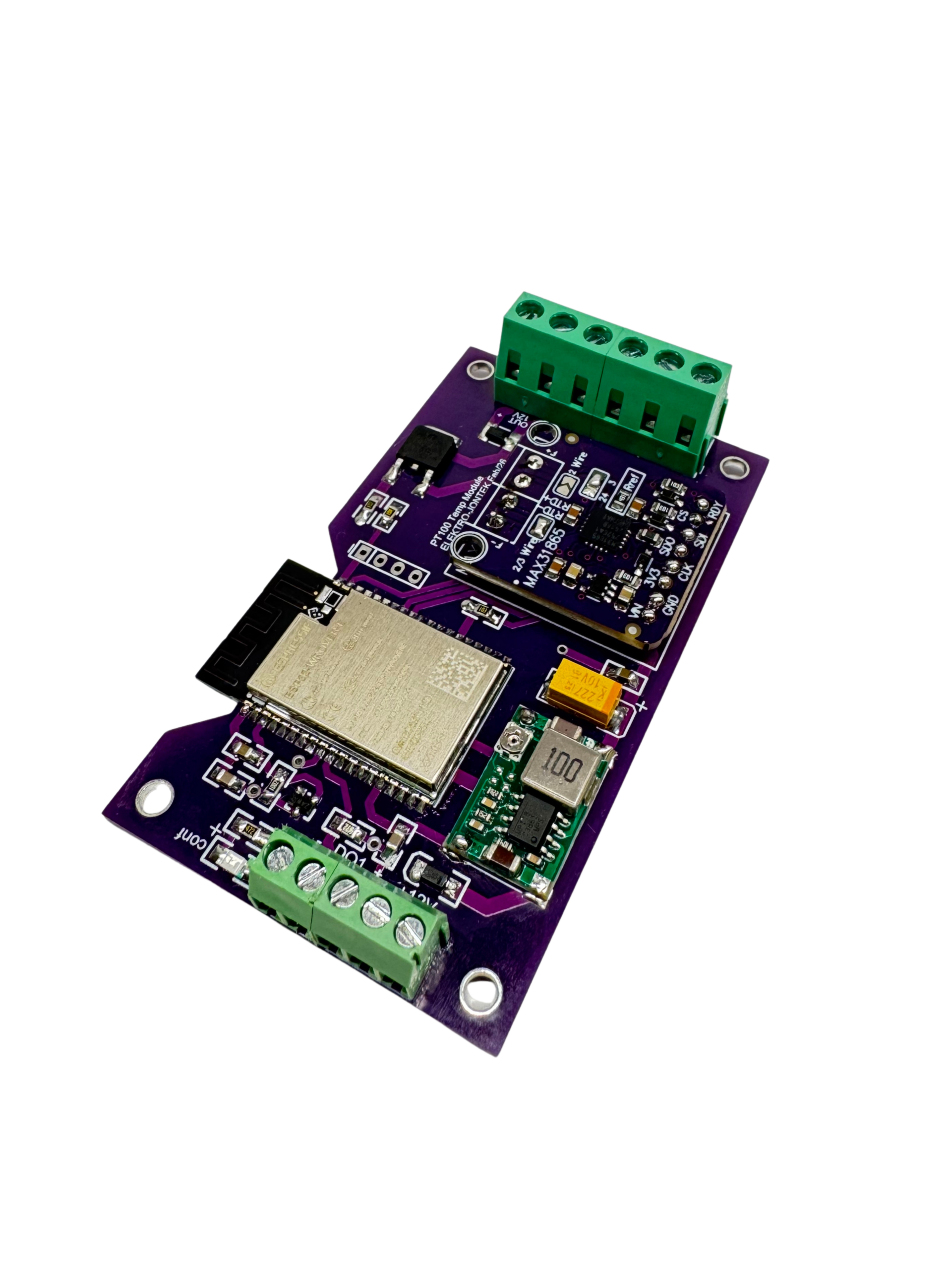

Układ prezentowany działa w wersji trójprzewodowej PT100, ale po odpowiedniej konfiguracji może pracować jako dwu- lub czteroprzewodowa wersji, co czyni go bardzo uniwersalnym.

Cechy :

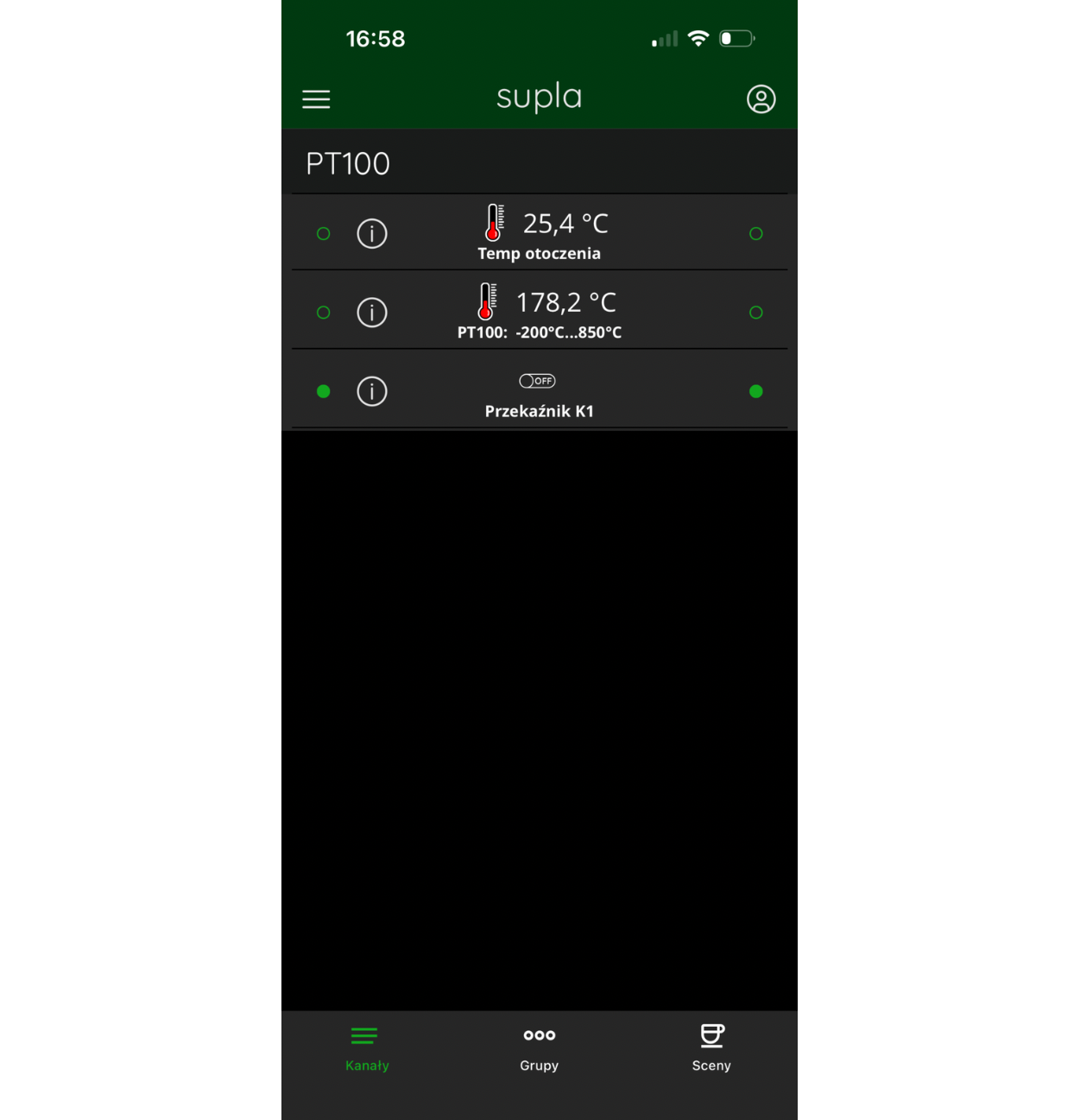

– współpraca z Supla
– pomiar wysokich temperatur -200°C…850°C
– pomiar temperatur otoczenia -40°C…65°C
– wyjście sterujące przekaźnikiem

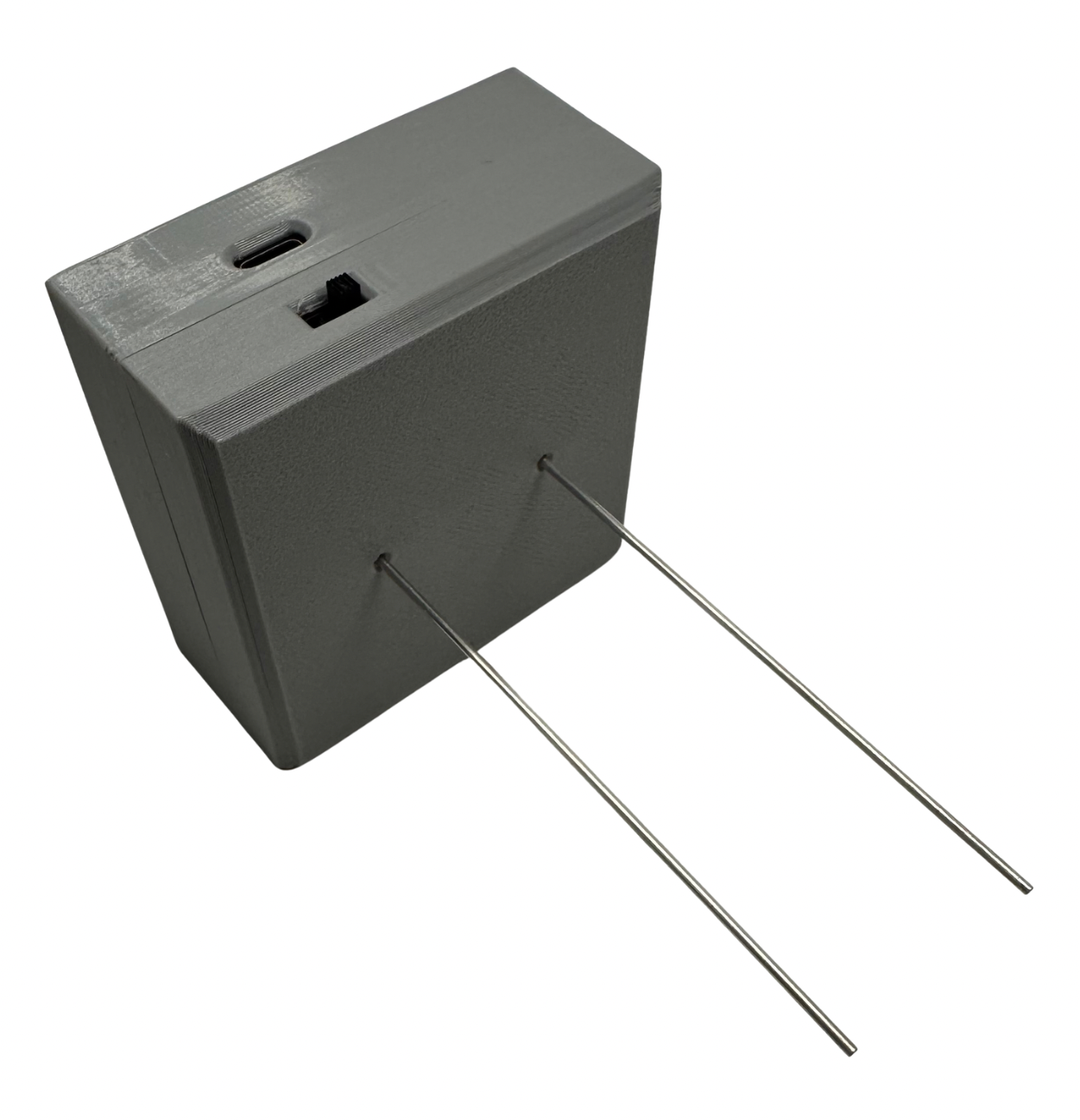

Najważniejsze cechy

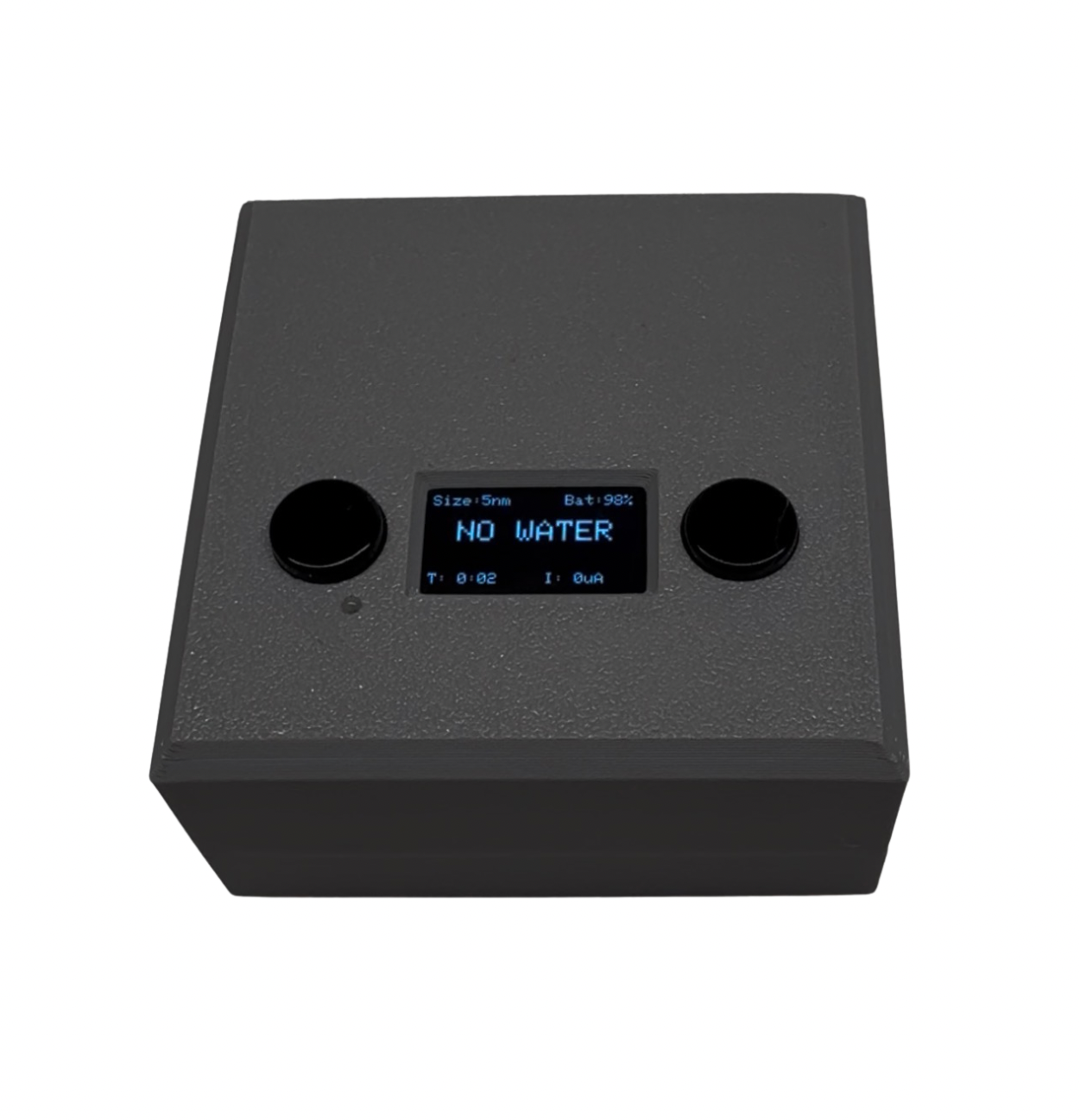

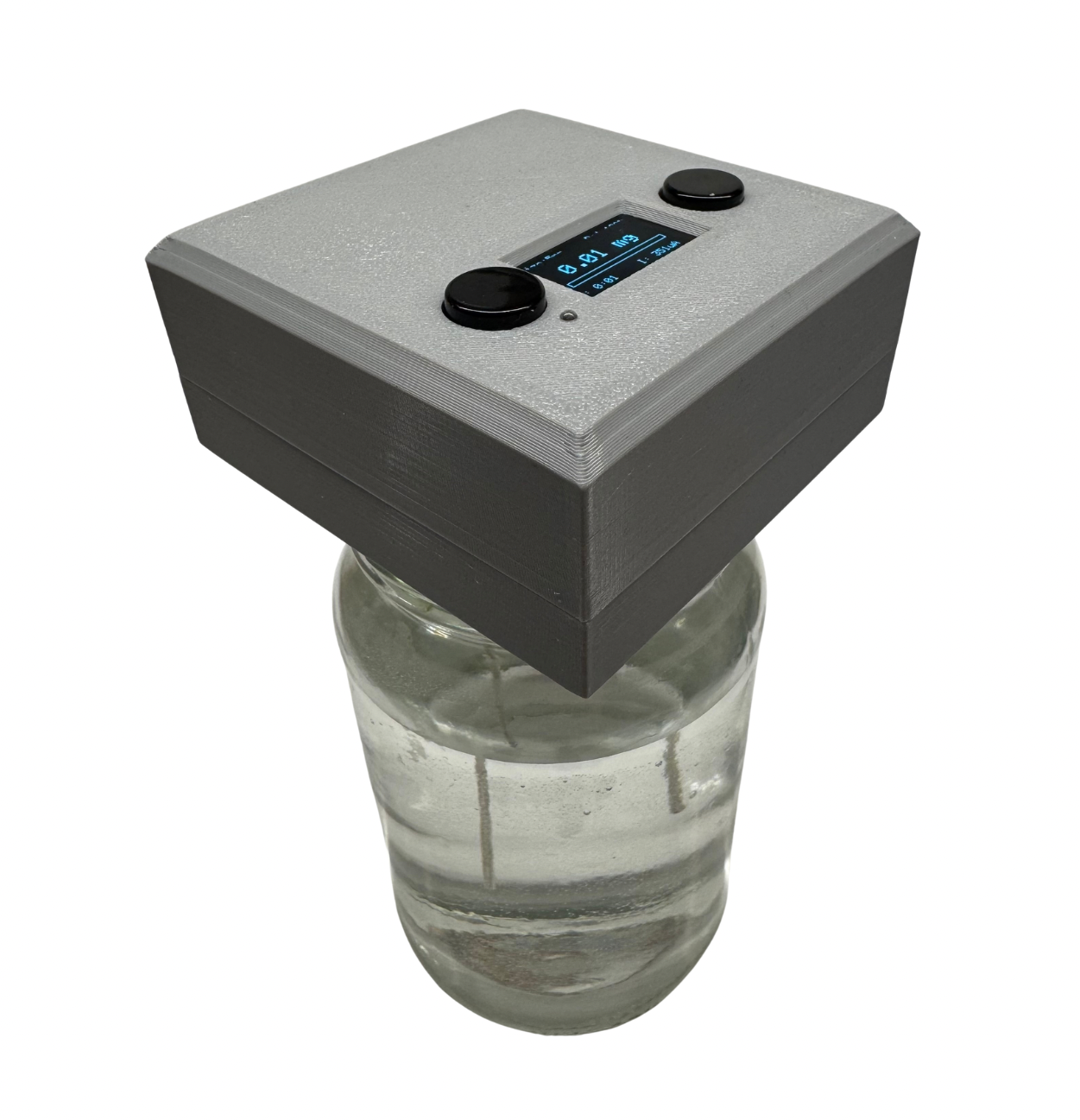

* Precyzyjna kontrola i stabilizacja prądu w czasie rzeczywistym
* wybór trybów odpowiadających różnym gęstościom prądu,
* automatyczne wyliczanie ilości wygenerowanego srebra [mg],
* automatyczne zakończenie procesu po osiągnięciu zadanego stężenia,
* Automatyczne wygaszanie wyświetlacza podczas pracy po 2 minutach – w tym czasie praca jest sygnalizowana migającą czerwoną diodę co 5 sekundę, wyświetlanie aktywowane przyciskiem SET.
* Wykrywanie braku wody – urządzenie monitoruje przepływ prądu pomiędzy elektrodami – komunikat – “NO WATER”.
* Pamięć ostatnich ustawień – Wybrane parametry są automatycznie zapisywane w pamięci procesora. Po ponownym włączeniu urządzenie przywraca ostatnio używane ustawienia: wielkość cząstek, stężenie PPM, objętość roztworu.
* automatyczna zmiana polaryzacji elektrod dla równomiernego zużycia
* Mały ale czytelny wyświetlacz, który prezentuje :
– aktualną ilość wygenerowanego srebra [mg],
– pasek postępu procesu,
– wielkość cząstek (parametr dobrany na podstawie analizy wielu publikacji ale jego wartość zależy od wielu czynników, takich jak: napięcie, prąd, geometra elektrod i ich zanurzenie, temperatury, mieszania, jednak jest spójny z gęstościami prądu i potwierdza fakt proporcjonalności wielkości cząstek względem wartości prądu),
– czas pracy,
– aktualny prąd generacji,
– poziom naładowania akumulatora.

* Urządzenie wyposażono w wydajny akumulator i ładowanie dowolnym zasilaczem USB C

* Czas pracy przy zastosowaniu wydajnego akumulatora wynosi od 120 do 150 godzin ciągłej pracy w zależności od wielkości cząstek i zastosowanego prądu generowania cząstek srebra.

* Wymagane materiały

Do rozpoczęcia pracy potrzebne są jedynie:

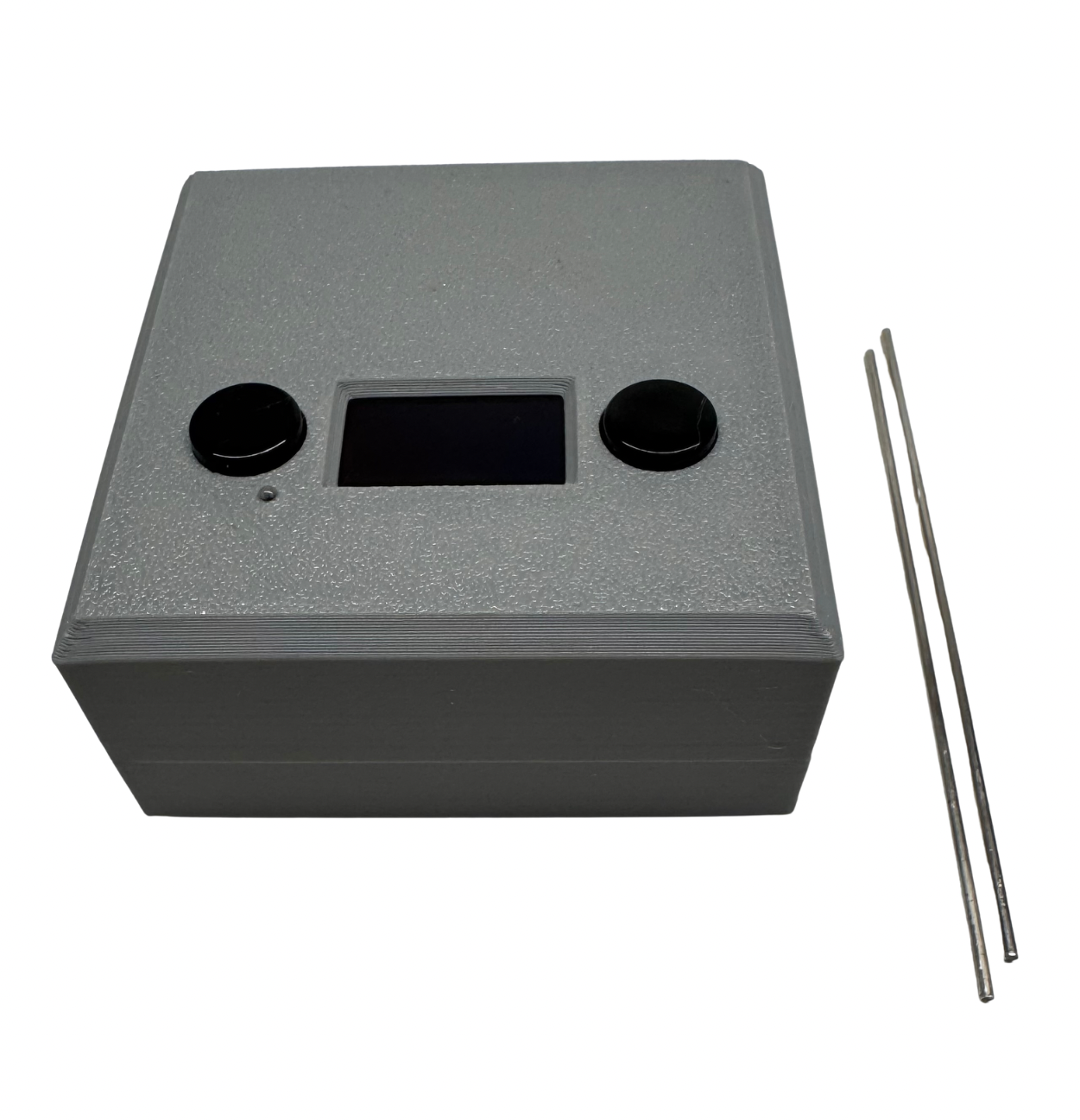

* 2 elektrody srebrne o średnicy 1,5 mm (zalecane 100mm) najlepiej wysokiej czystości (99,99 lub wyższej), dostępne w sprzedaży
* wysokiej czystości woda najlepiej destylowana – dostępna na rynku
* niewielkie szklane naczynie o objętości zależnej od oczekiwań – najlepiej 100-500ml o wysokości 10-12cm.

Urządzenie nie wymaga dodatkowej konfiguracji ani kalibracji przez użytkownika.
Projekt ten jest stale zgłębiany i rozwijany ze względu na niełatwe zadanie elektrochemiczne. Oprogramowanie będzie stale rozwijane.

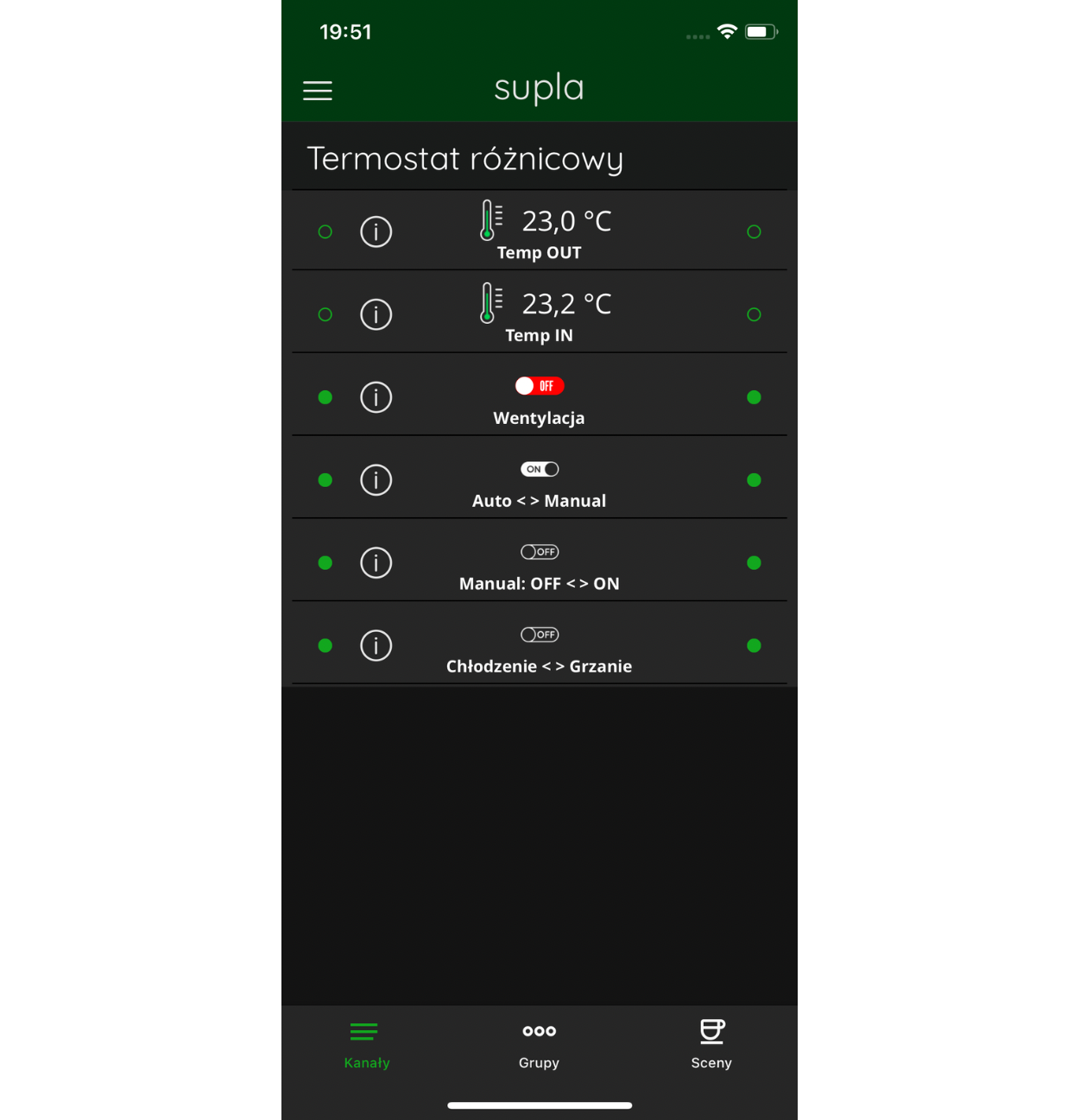

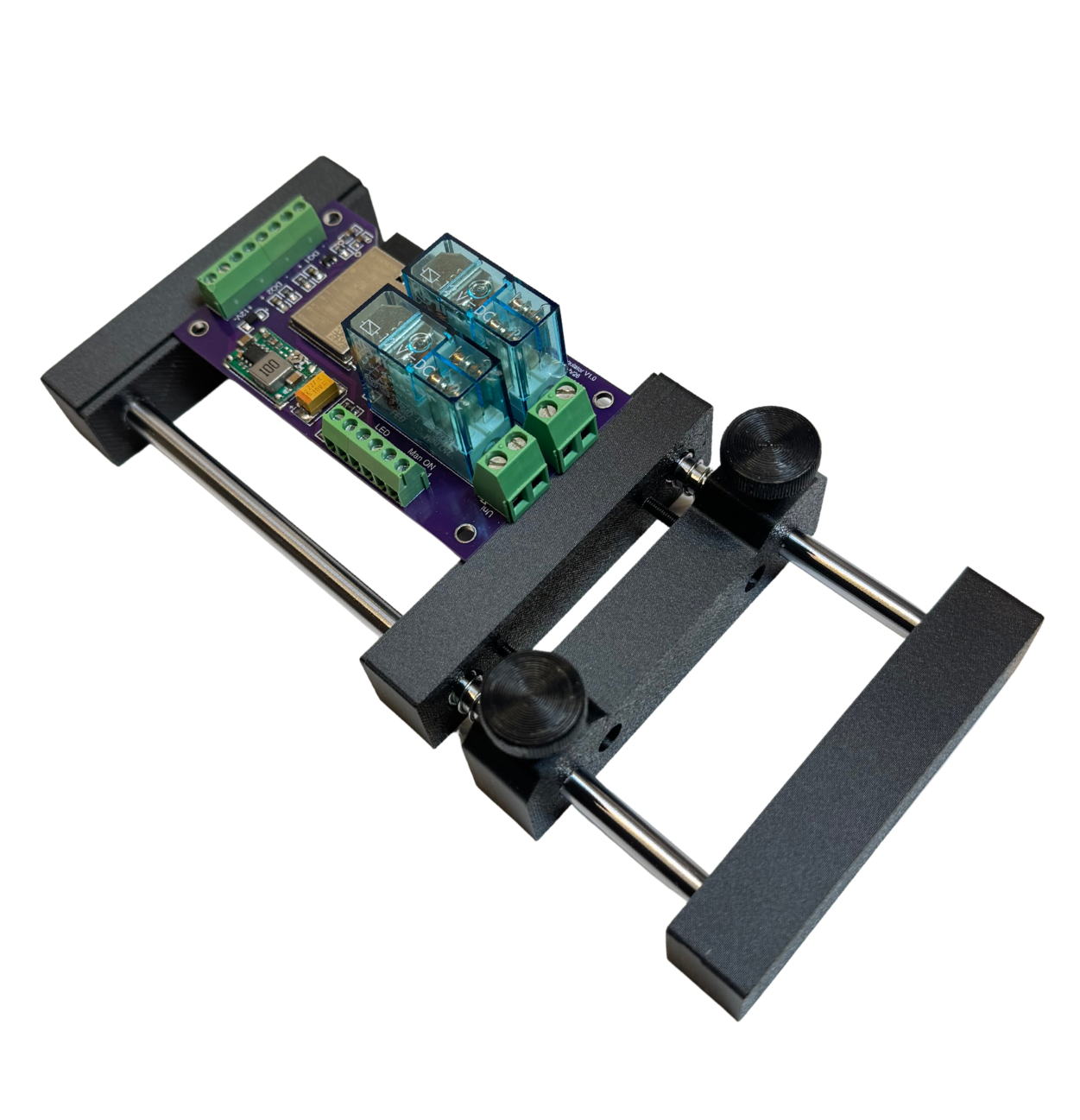

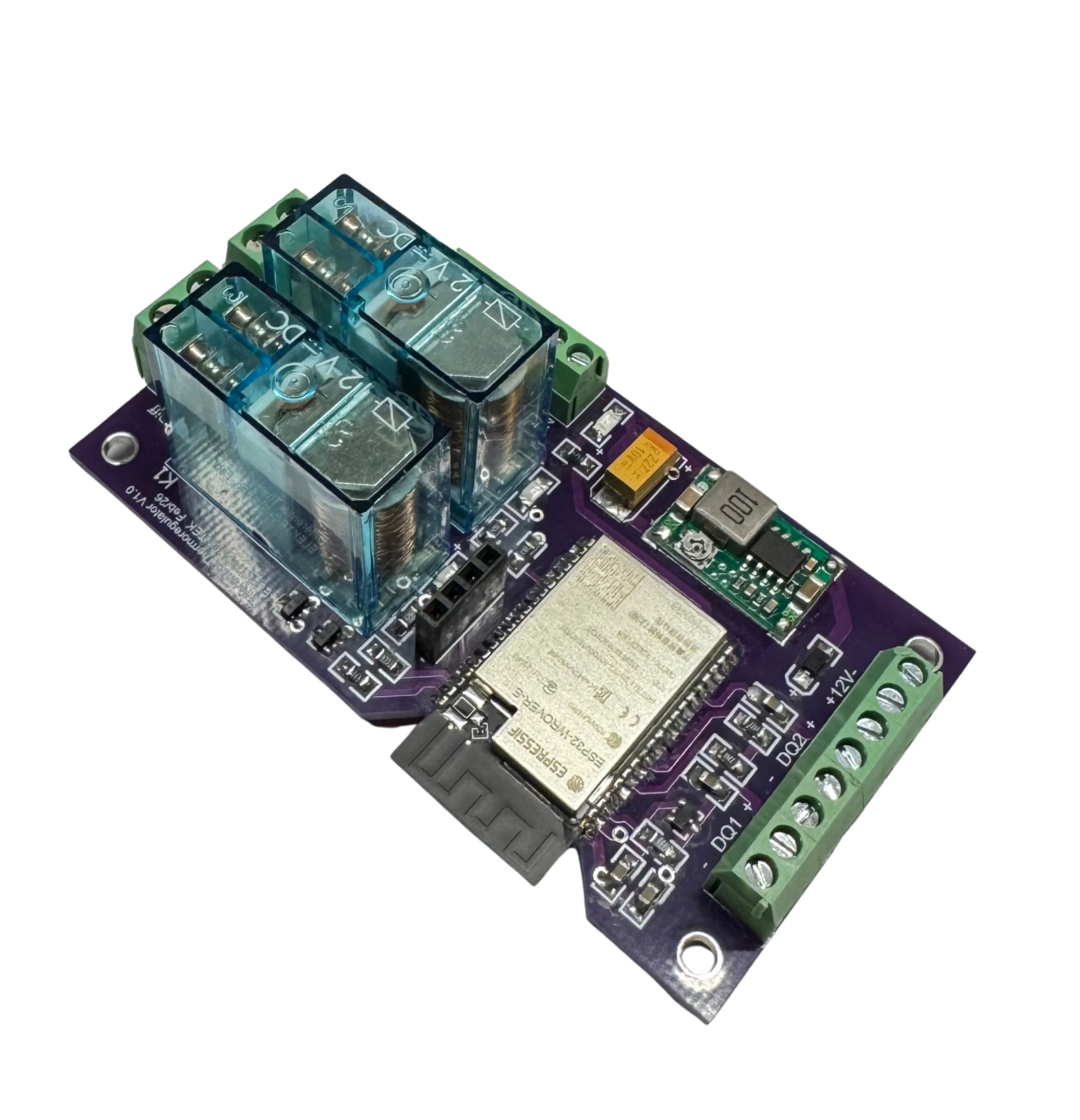

Układ pracuje w trybie grzania lub chłodzenia, automatycznie odwracając logikę działania. Pozwala na precyzyjne ustawienie histerezy (co 0,1°C) oraz czasu kontroli i przełączania (w oknie konfiguracyjnym).

Funkcje urządzenia:

tryb Auto – w pełni automatyczne działanie według nastaw,
tryb Manual – ręczne sterowanie ON/OFF przekaźnika (GPIO),
dwa czujniki temperatury DS18B20,
dodatkowy kanał uniwersalny sterowany z aplikacji lub harmonogramów,
kompatybilność z ESP32.
W trybie automatycznym przekaźnik załącza się w zależności od trybu Lato/Zima lub Grzanie/Chłodzenie np. przy chłodzeniu, gdy temperatura zewnętrzna jest niższa od wewnętrznej (z uwzględnieniem histerezy), a przy grzaniu – odwrotnie

Dodatkowo wyposażony jest w:

– oddzielne wejście dla czujnika temperatury DS18B20,
– oddzielne wejście dla czujnika temperatury i wilgotności DHT22.

Zasilanie odbywa się z napięcia stałego 12 VDC, co czyni urządzenie idealnym rozwiązaniem również do systemów mobilnych (np. zasilanych z akumulatora). W zależności od potrzeb, można zastosować przekaźniki o dużej obciążalności (do 16A) lub energooszczędne przekaźniki kontaktronowe – szczególnie przydatne w zastosowaniach bateryjnych.

Cechy urządzenia:

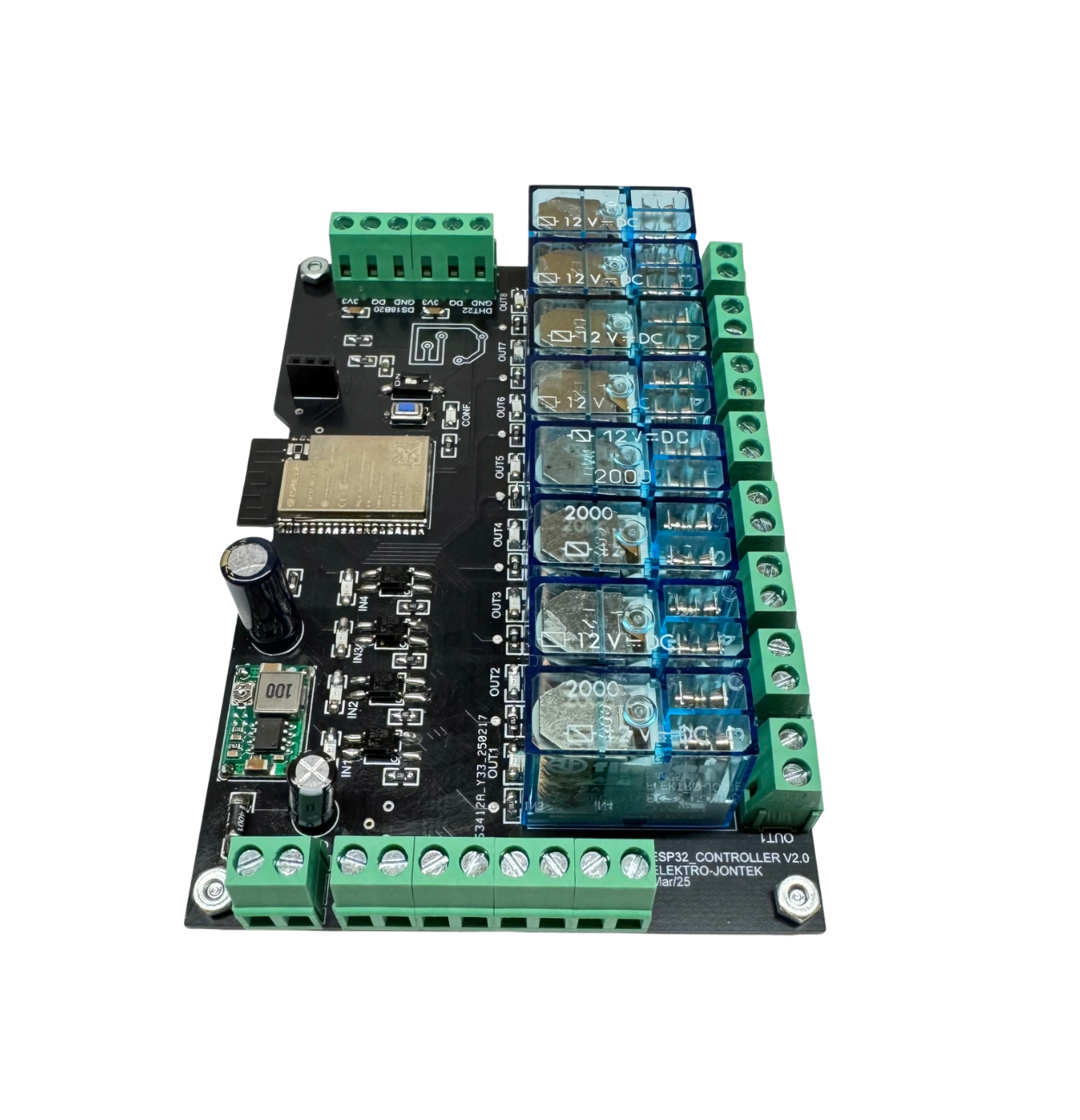

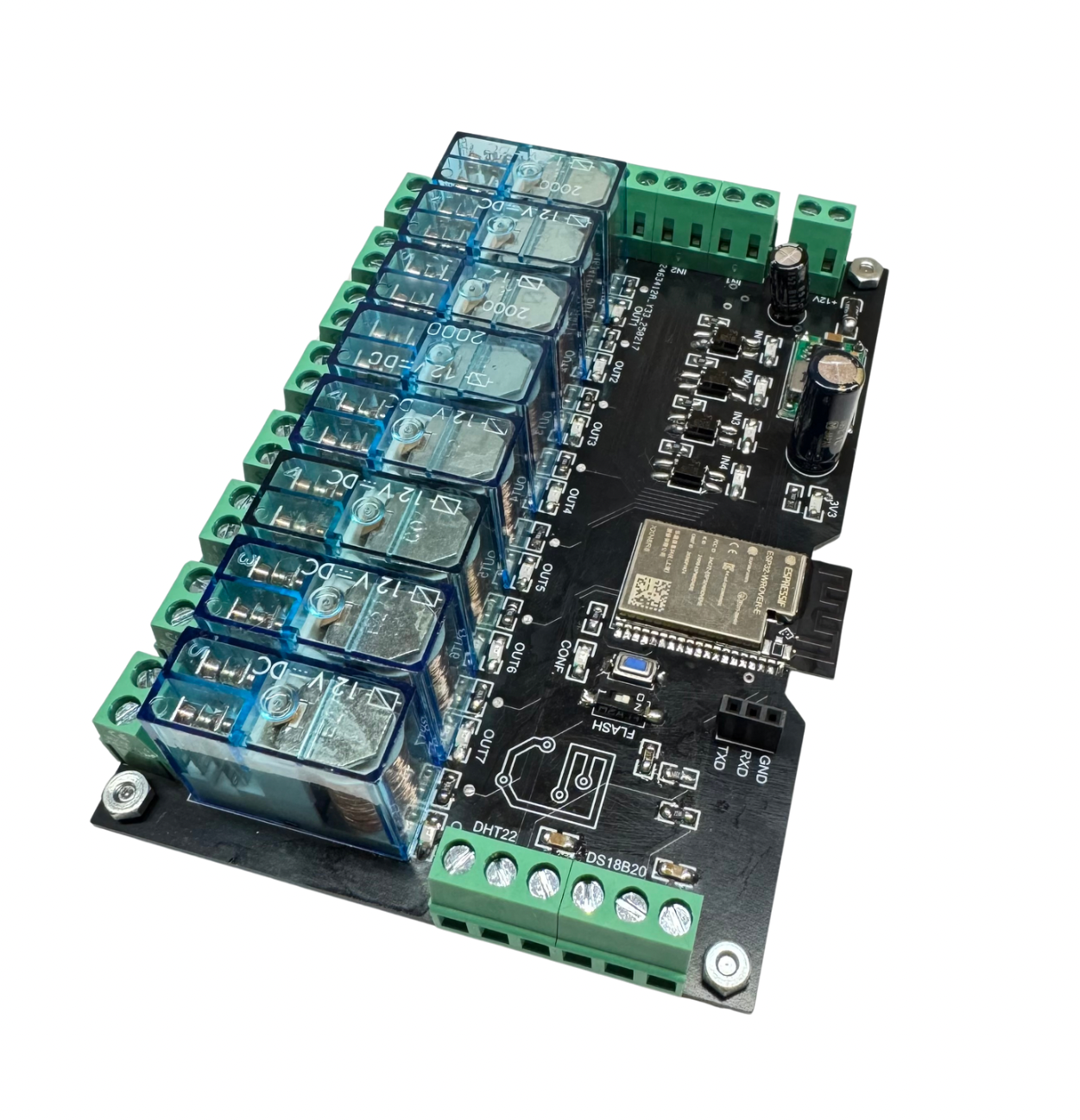

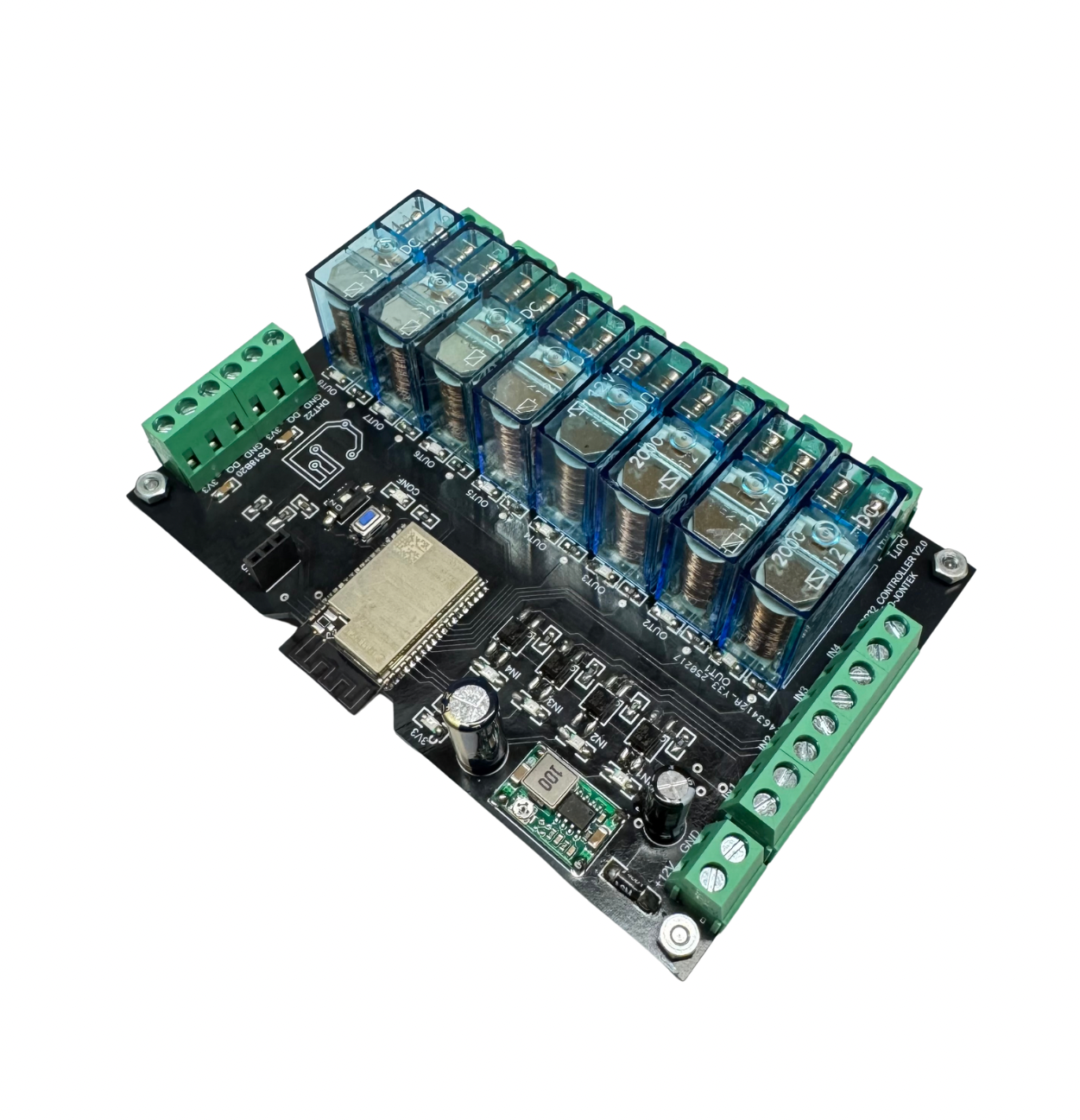

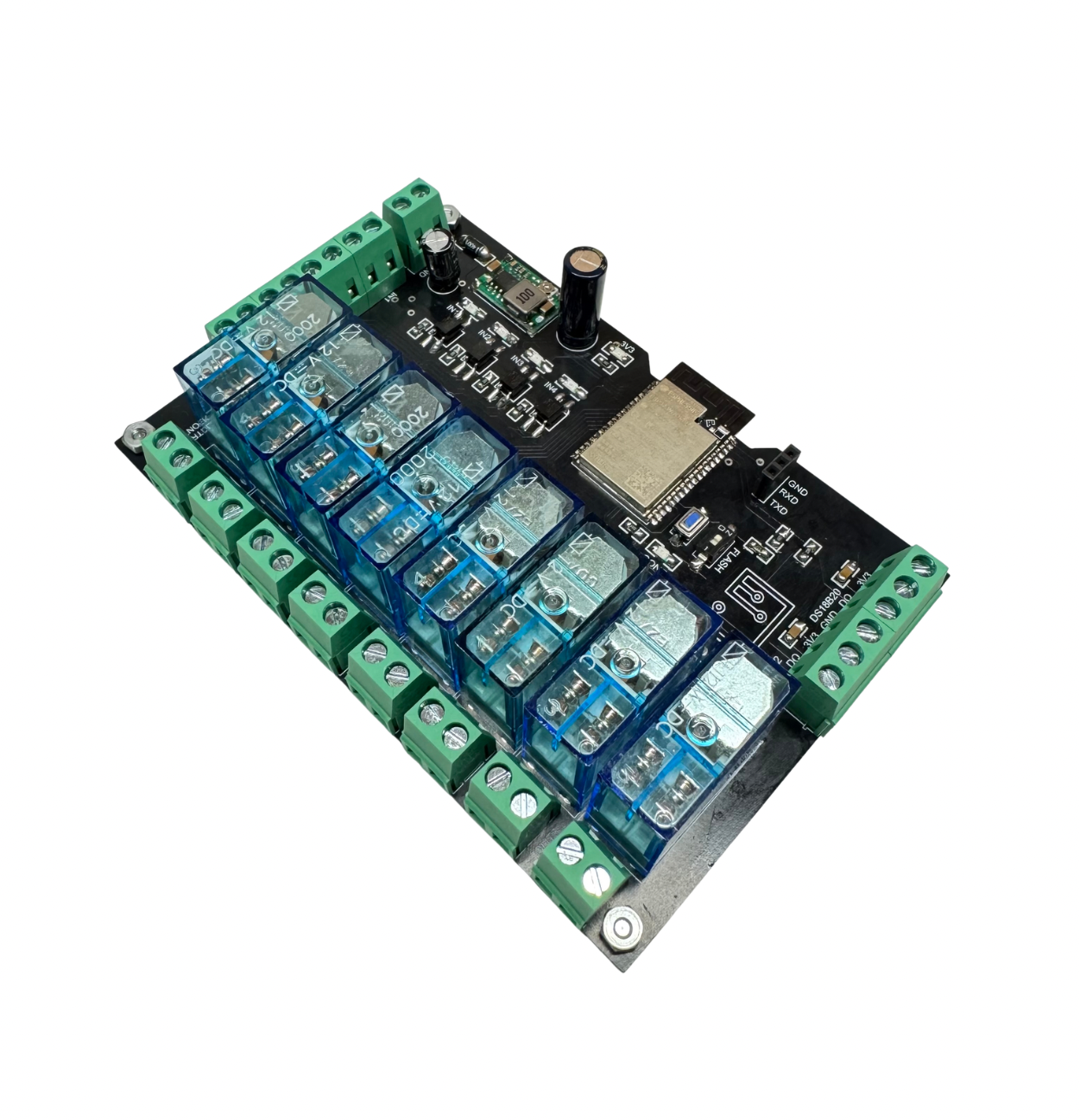

uniwersalny sterownik oparty o ESP32,

8 wyjść przekaźnikowych (do 10 A),

6 wejść cyfrowych (stykowe, izolowane),

sygnalizacja LED stanu wejść i wyjść

pomiar temperatury i wilgotności (DS18B20, DHT22),

zasilanie 12 V DC (np. z akumulatora),

możliwość zastosowania przekaźników o niskim poborze,

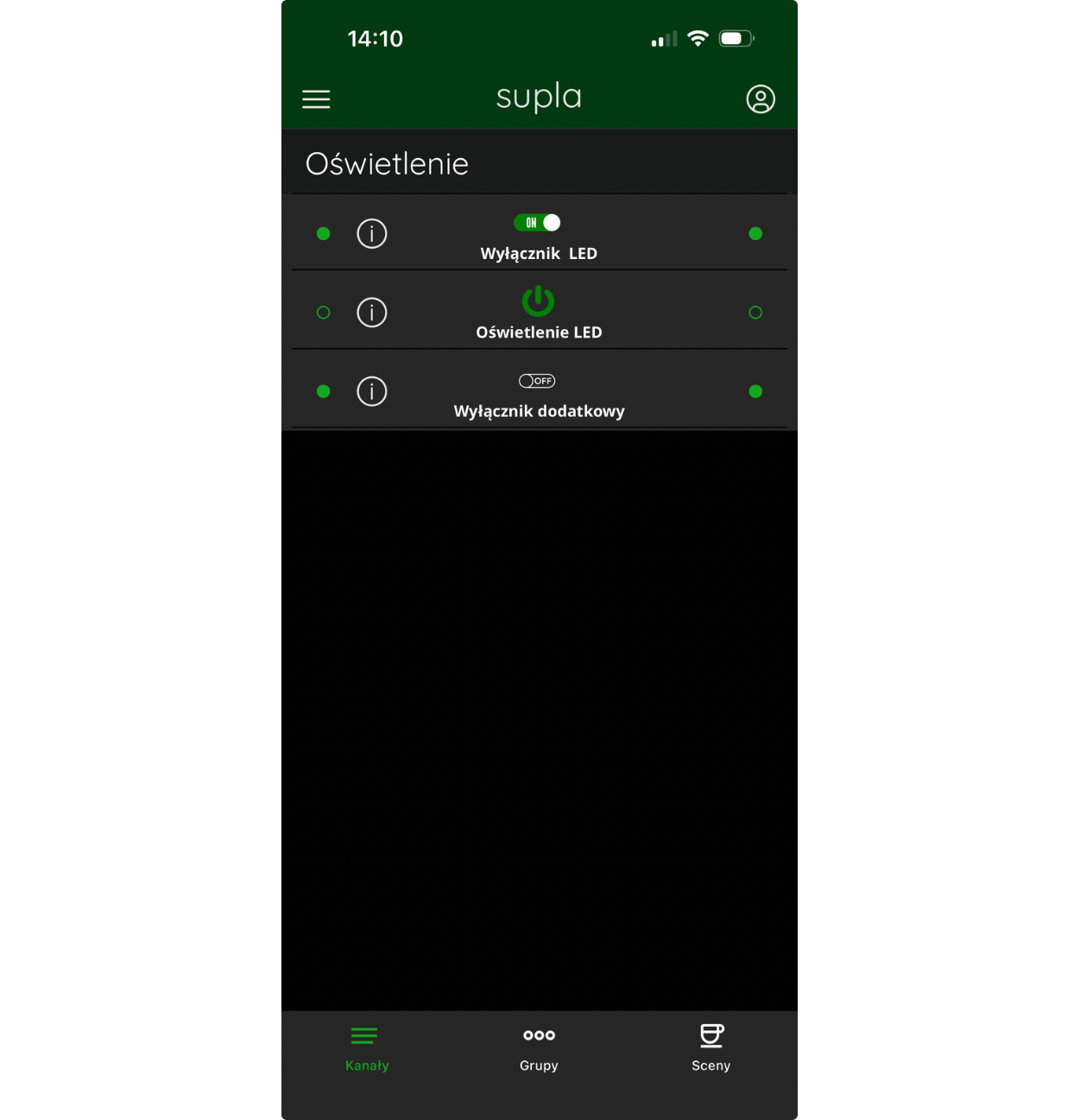

współpraca z aplikacją SUPLA (alarm, sterowanie, powiadomienia).

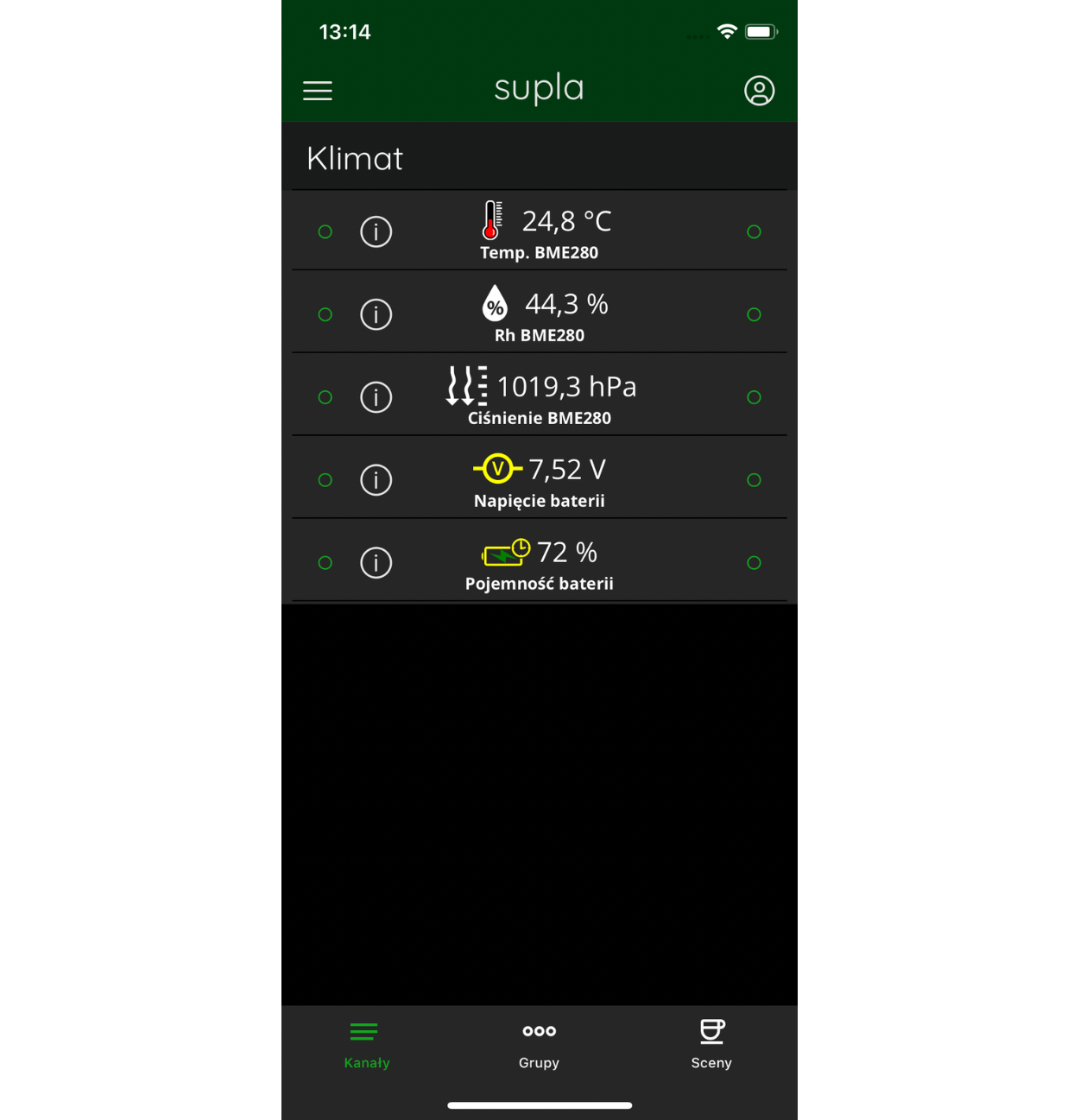

W aplikacji Supla użytkownik ma dostęp nie tylko do danych środowiskowych, ale również do informacji o stanie zasilania – napięciu baterii oraz jej szacunkowej pojemności procentowej.

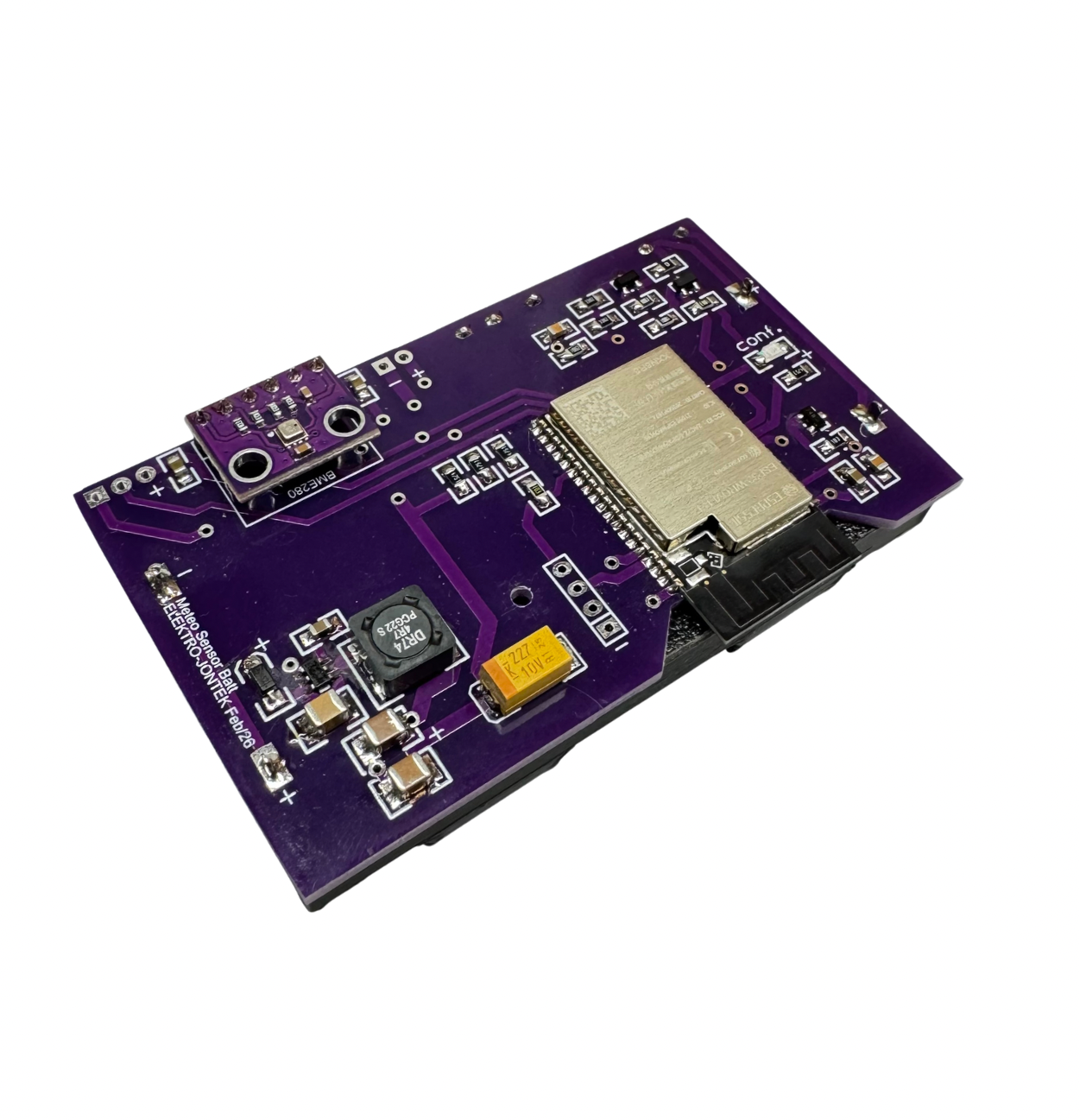

Cechy urządzenia:

kompaktowy, niewielki układ,

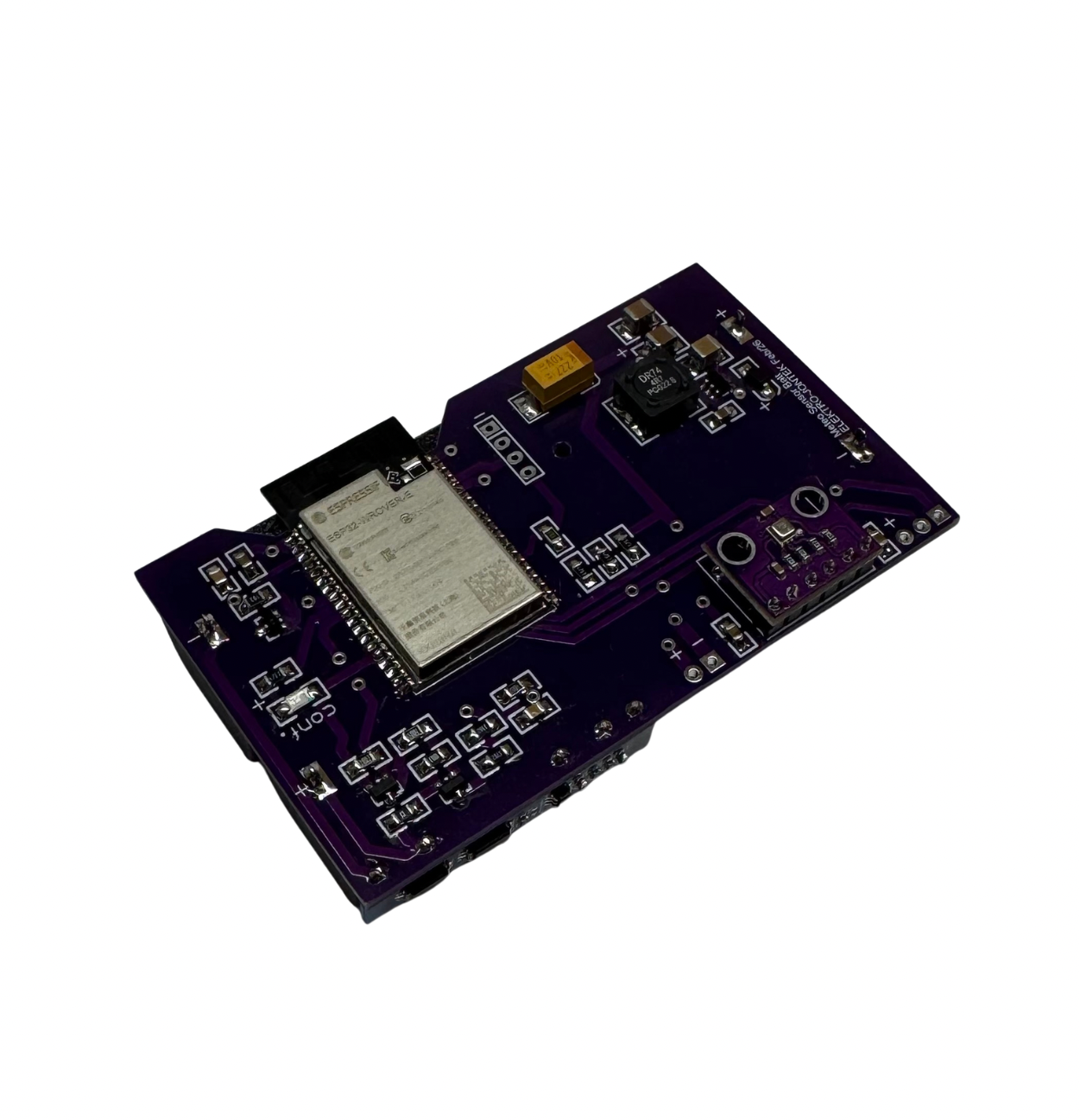

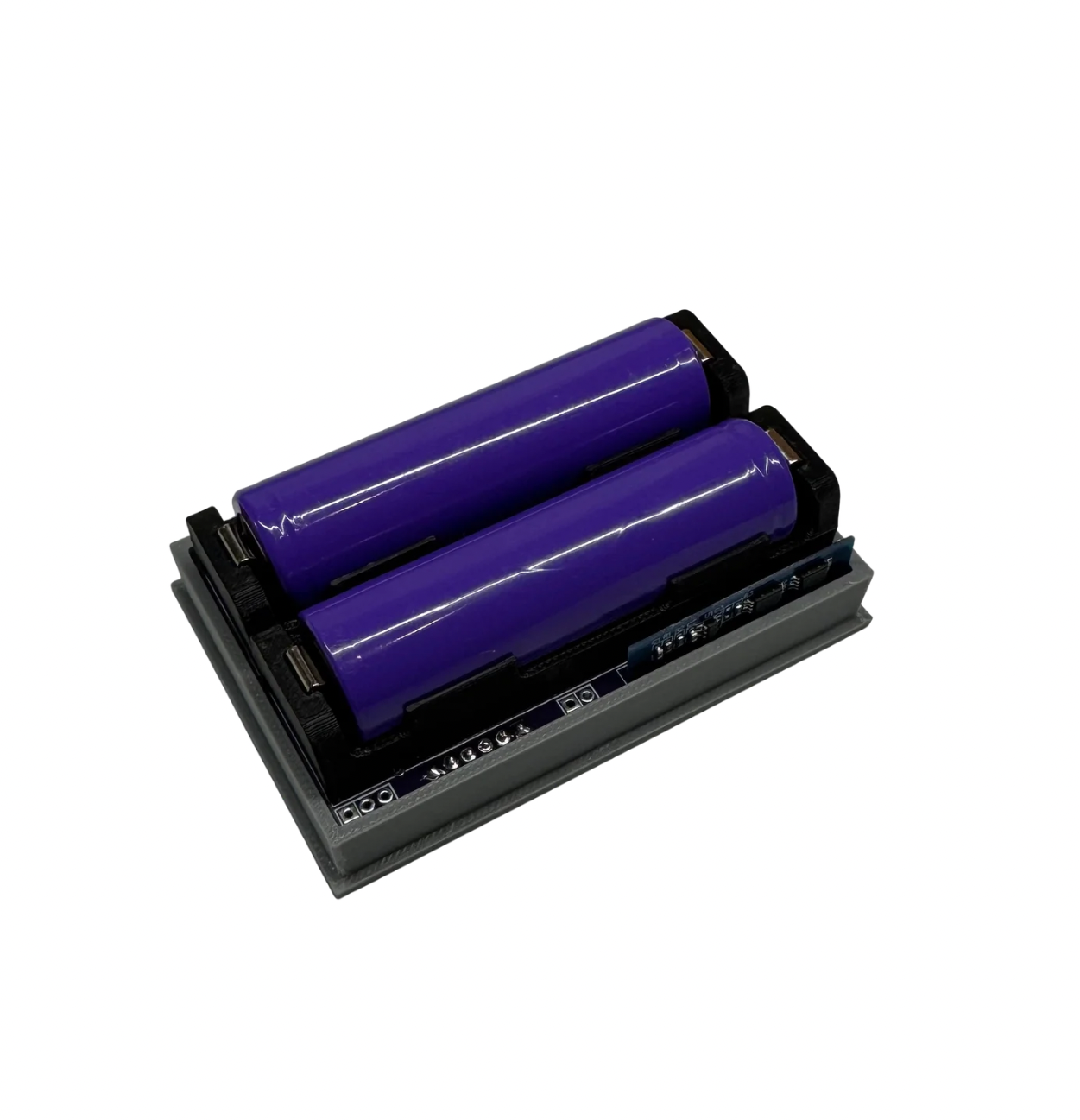

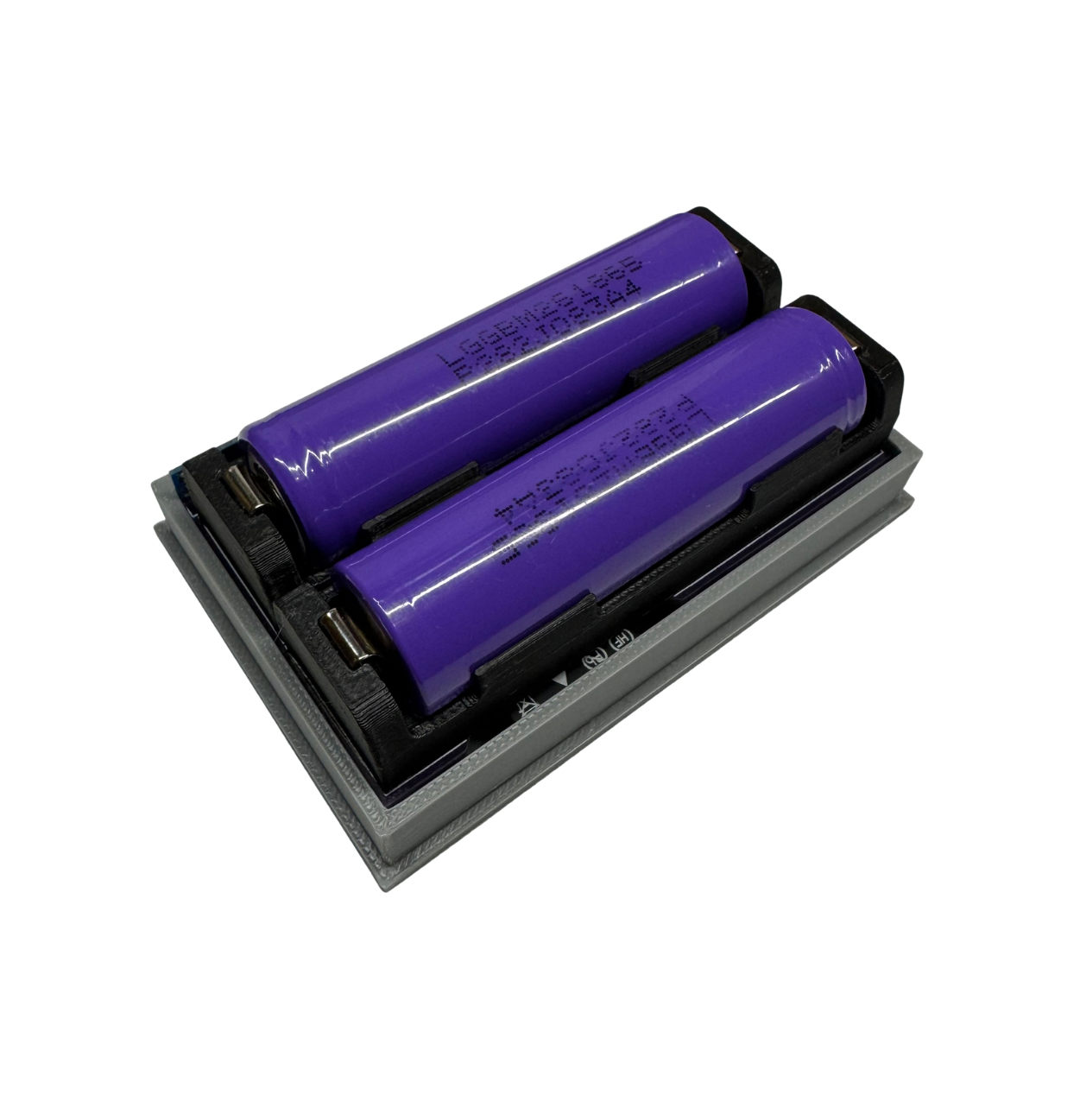

bezprzewodowa praca na baterii (2 × ogniwo 18650),
czas działania przekraczający 6 miesięcy,
precyzyjny czujnik firmy BOSCH (temperatura, wilgotność, ciśnienie),
energooszczędny tryb Deep Sleep z regulacją interwału pomiaru,
integracja z systemem Supla i dedykowane, własne ikony w aplikacji,
monitorowanie napięcia i poziomu naładowania baterii
zabezpieczenie baterii dzięki układowi BMS,
w pełni mobilna praca – bez potrzeby podłączania kabli,
możliwość wykonania indywidualnej obudowy w technologii druku 3D.
Projekt stanowi solidną bazę do dalszej rozbudowy, np. o zasilanie solarne (panel PV), co pozwala stworzyć w pełni autonomiczne rozwiązanie IoT.

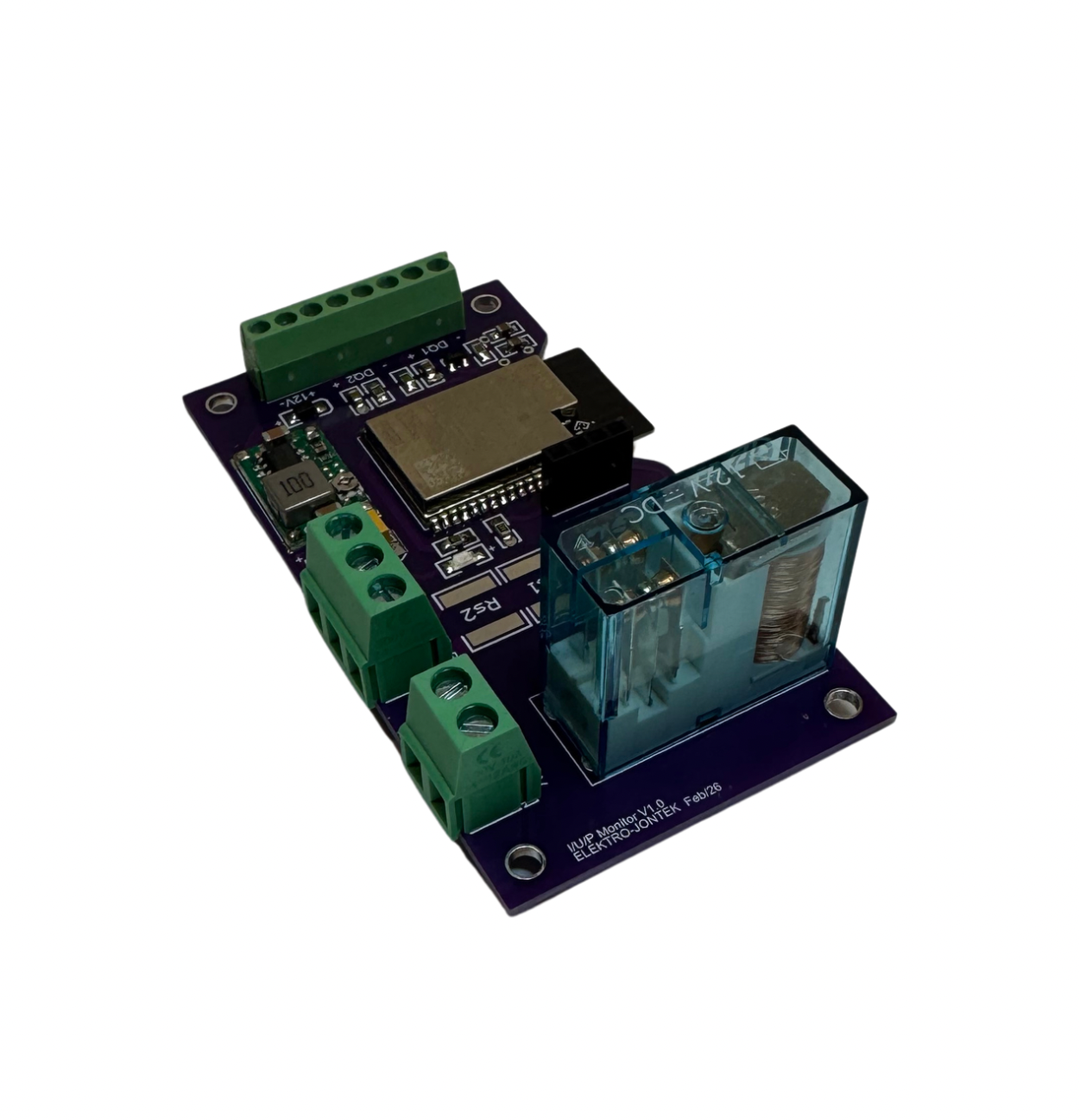

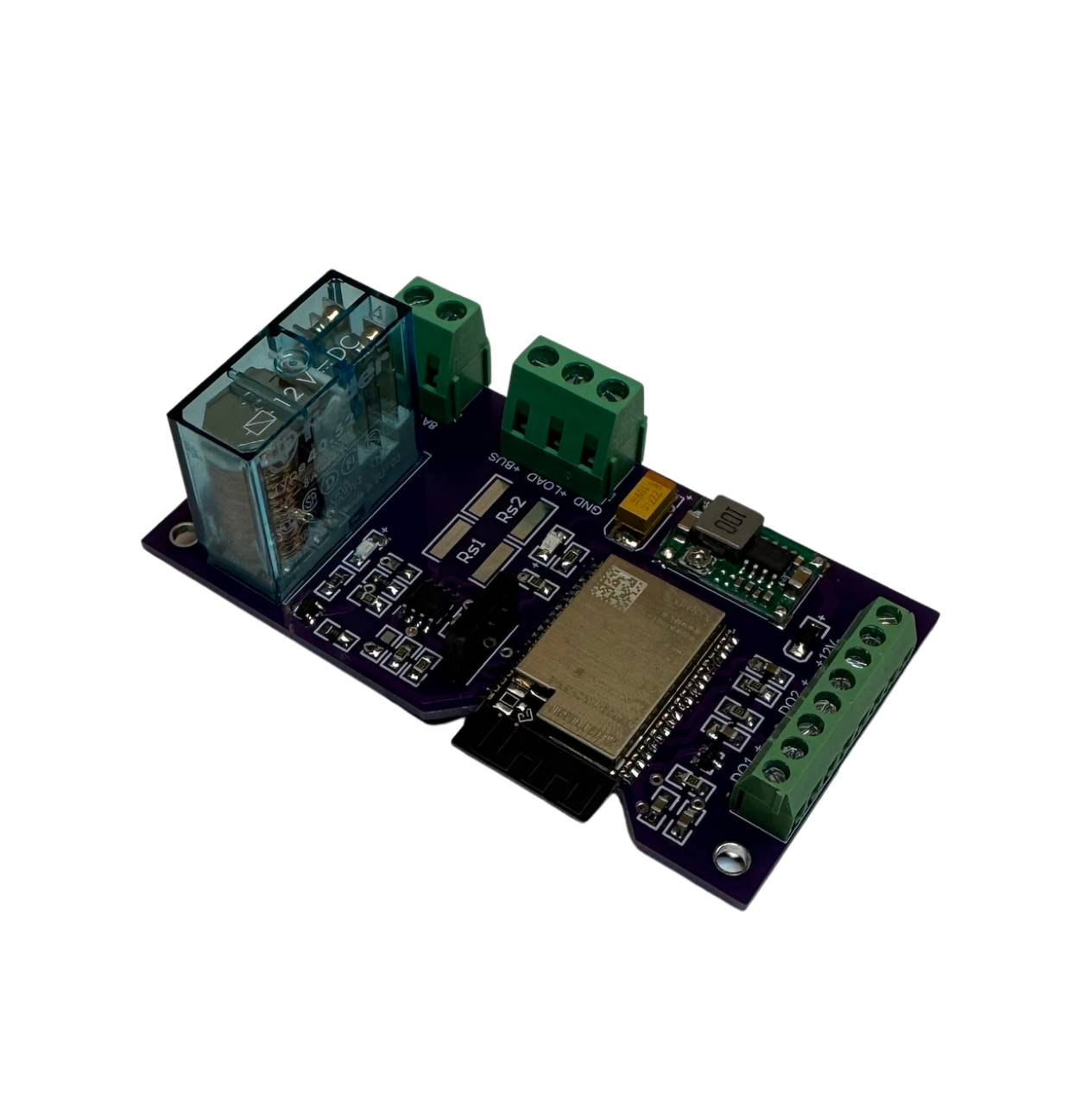

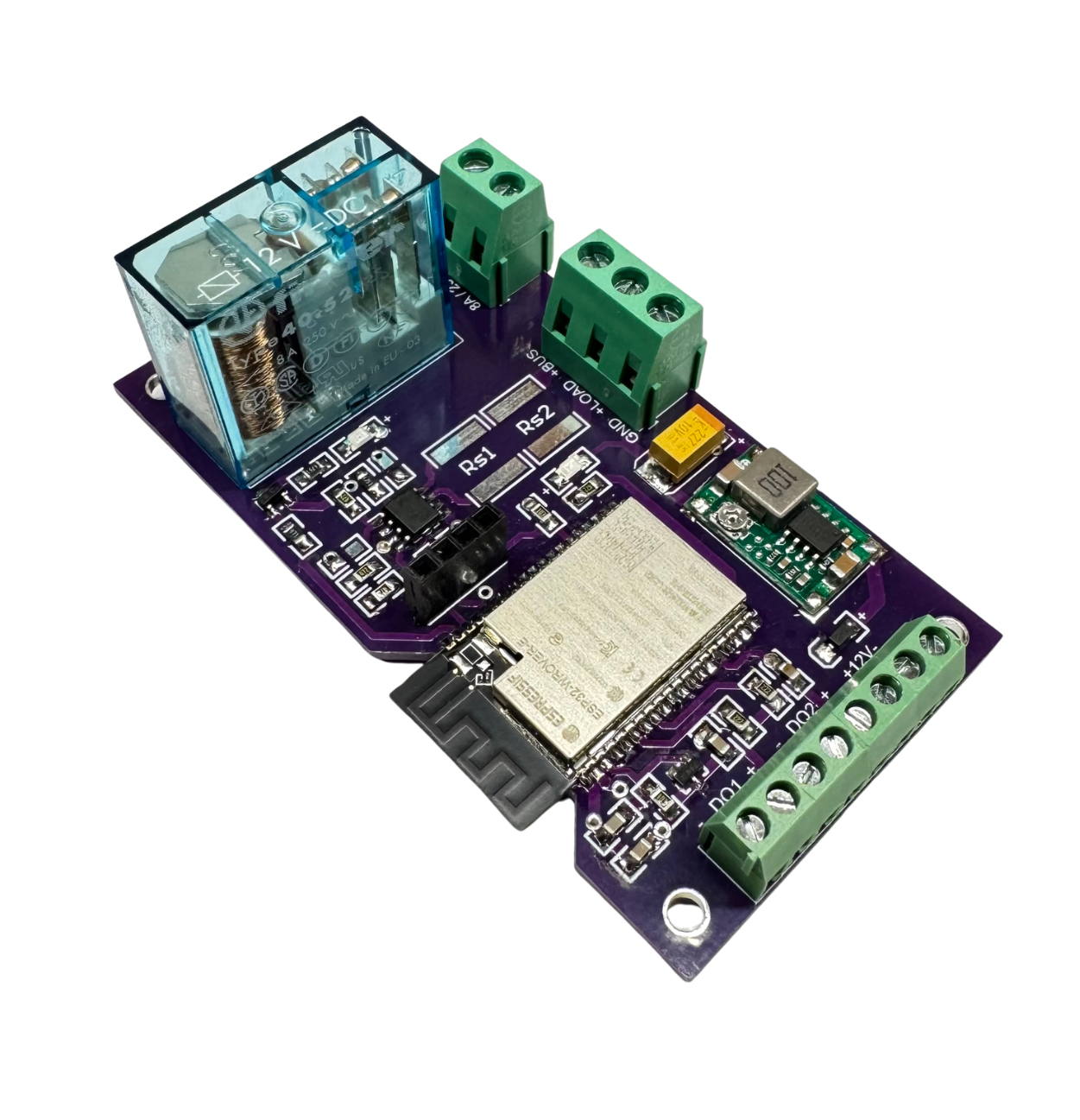

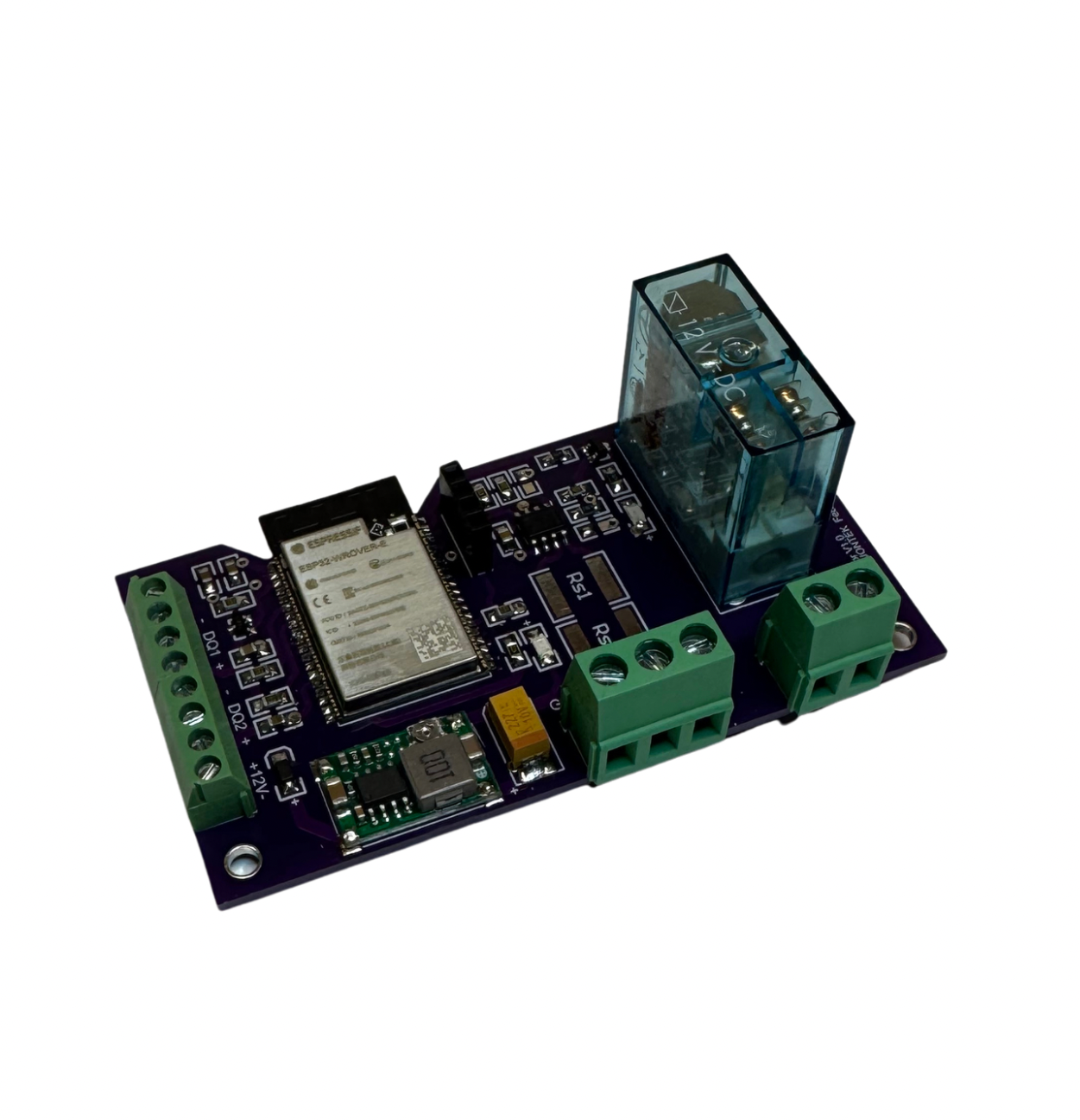

Na płytce przewidziano dwa warianty pomiaru prądu: wbudowany bocznik do pomiarów niskoprądowych (do 3 A) oraz wejście dla zewnętrznego bocznika, co pozwala rozszerzyć zakres pomiarowy do znacznie większych wartości.

Dodatkowe wejścia temperatur umożliwiają nadzór nad pracą układu – w tym np. kontrolę temperatury bocznika oraz monitorowanie procesu w wybranych punktach instalacji.

Urządzenie może być zasilane bezpośrednio z mierzonego źródła, co upraszcza instalację i eliminuje potrzebę stosowania dodatkowego zasilania.

Cechy urządzenia:

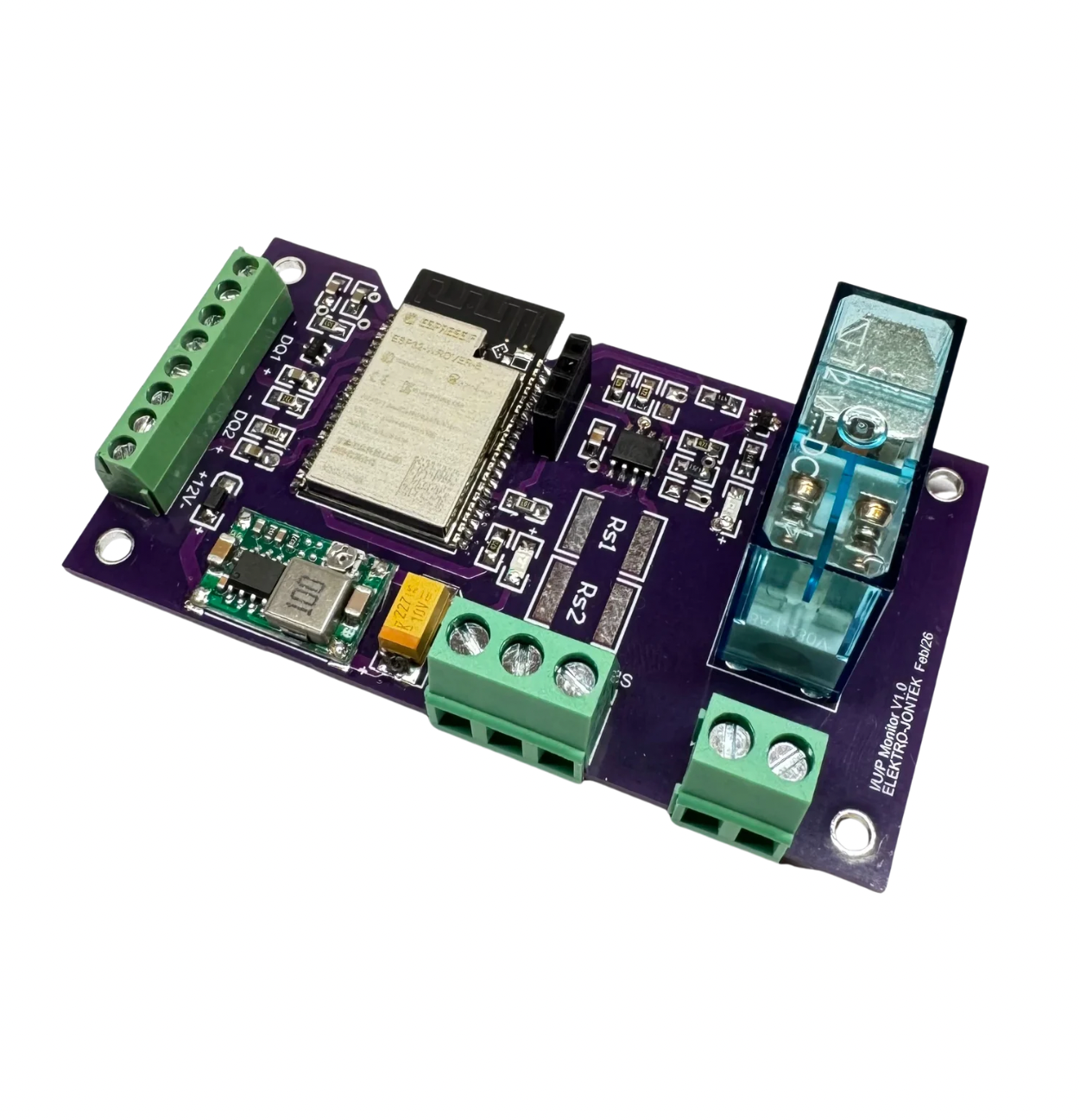

układ oparty na INA219 (pomiar prądu, napięcia i mocy),
obsługa napięć DC do 26 V,
wbudowany bocznik do pomiarów do 3 A,
możliwość podłączenia zewnętrznego bocznika dla dużych prądów,
wystarczająca dokładność do większości zastosowań praktycznych,
dodatkowe wejścia do pomiaru temperatury (np. bocznika i obciążenia),
zdalnie sterowany przekaźnik do kontroli np. odbiornika,
możliwość zasilania bezpośrednio z mierzonego obwodu,
kompaktowa konstrukcja,
zastosowanie m.in. w kamperach i systemach zasilania DC,
projekt w ciągłym rozwoju.
Trwają prace nad rozszerzeniem funkcjonalności o możliwość precyzyjnej kalibracji układu dla różnych typów boczników, co pozwoli jeszcze lepiej dopasować urządzenie do indywidualnych zastosowań.

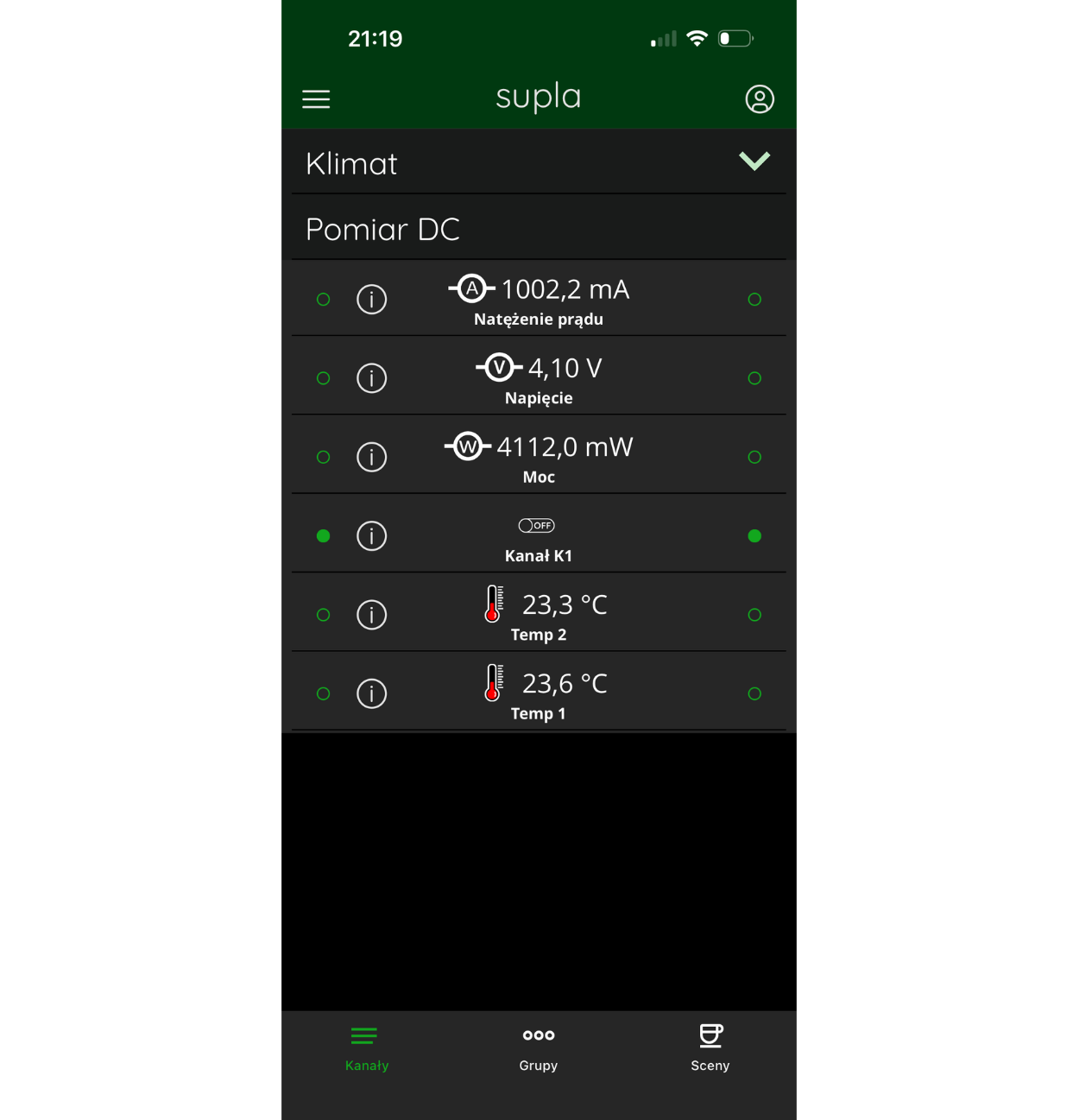

W celu umiejętnego wykorzystania układu zapoznaj się z możliwościami układu INA219. Do projektu utworzyłem unikalne ikony aplikacji.

Najważniejsze zalety urządzenia:

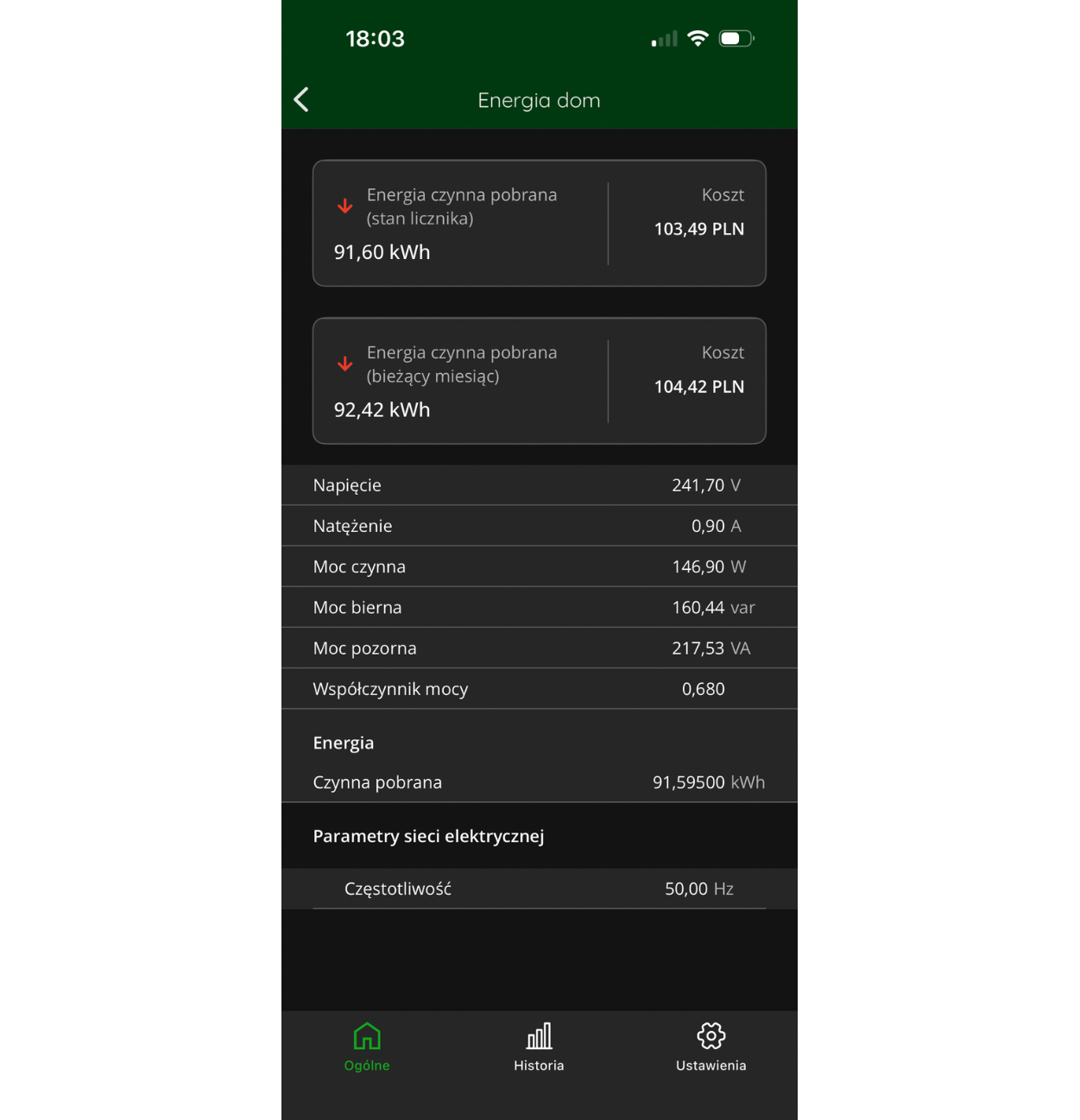

Dokładny pomiar energii elektrycznej

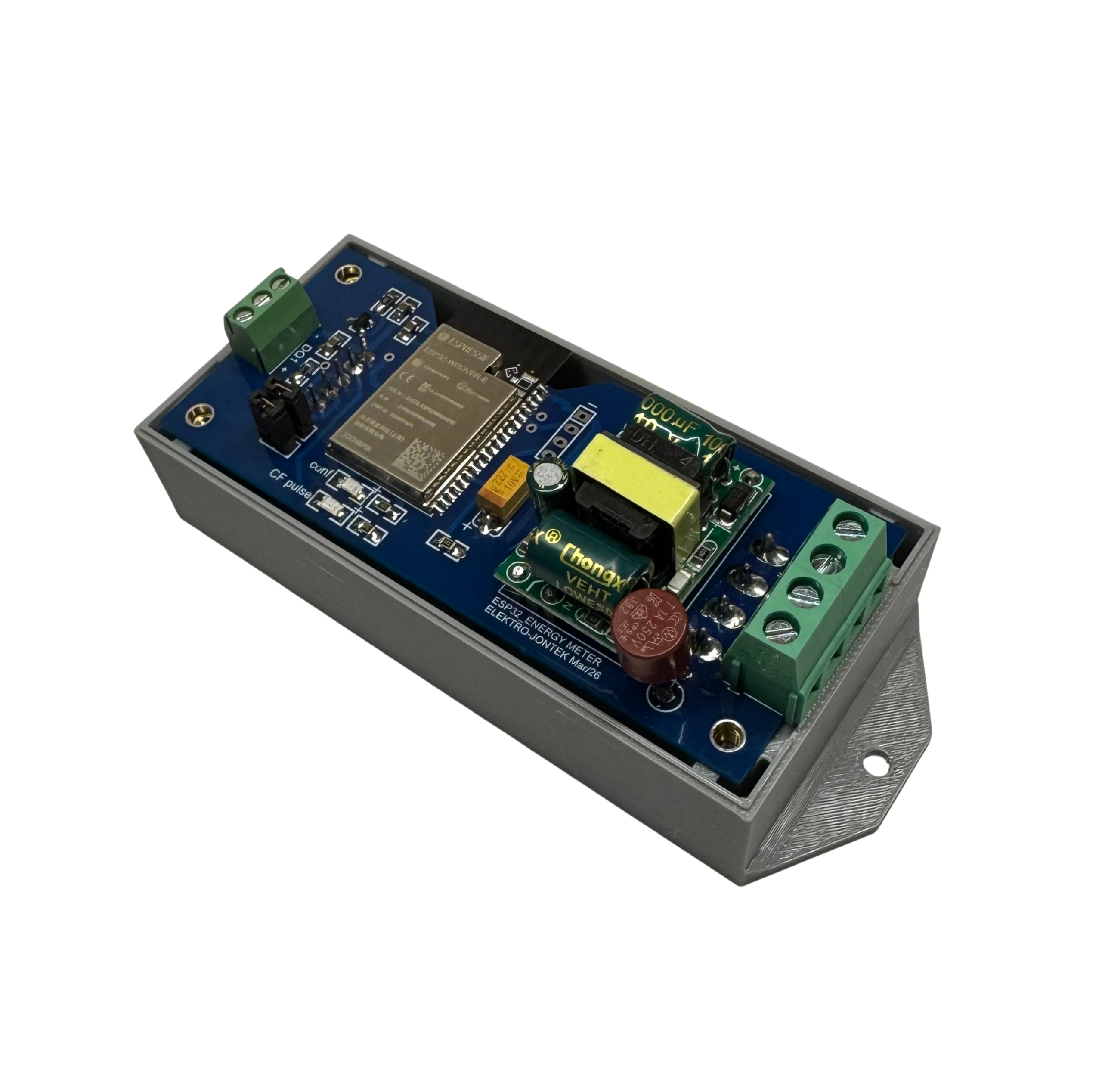

Odczyt napięcia, natężenia prądu, mocy chwilowej, zużycia energii oraz częstotliwości sieci w czasie rzeczywistym.

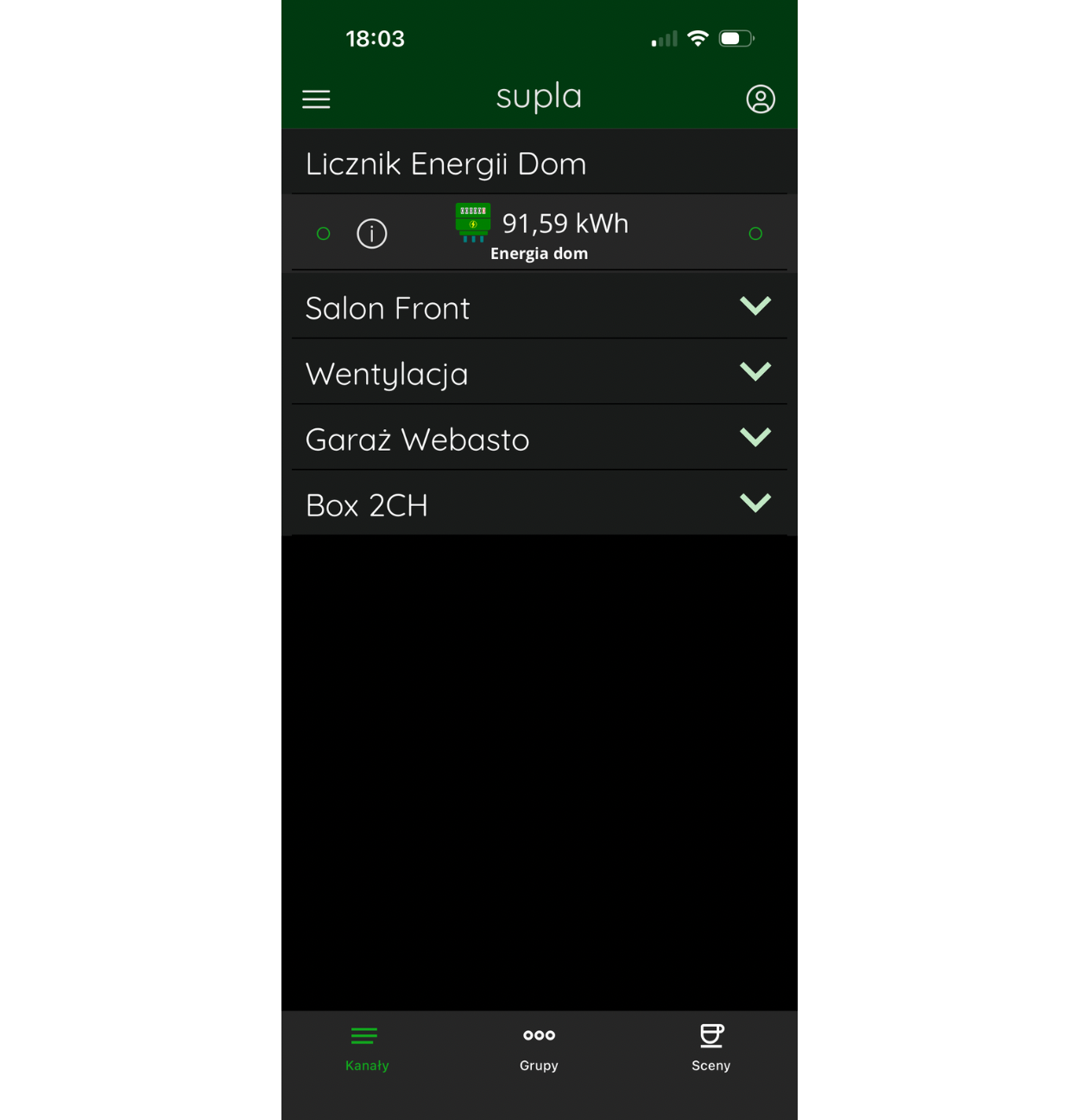

Integracja z SUPLA
Stały podgląd parametrów z dowolnego miejsca na świecie.

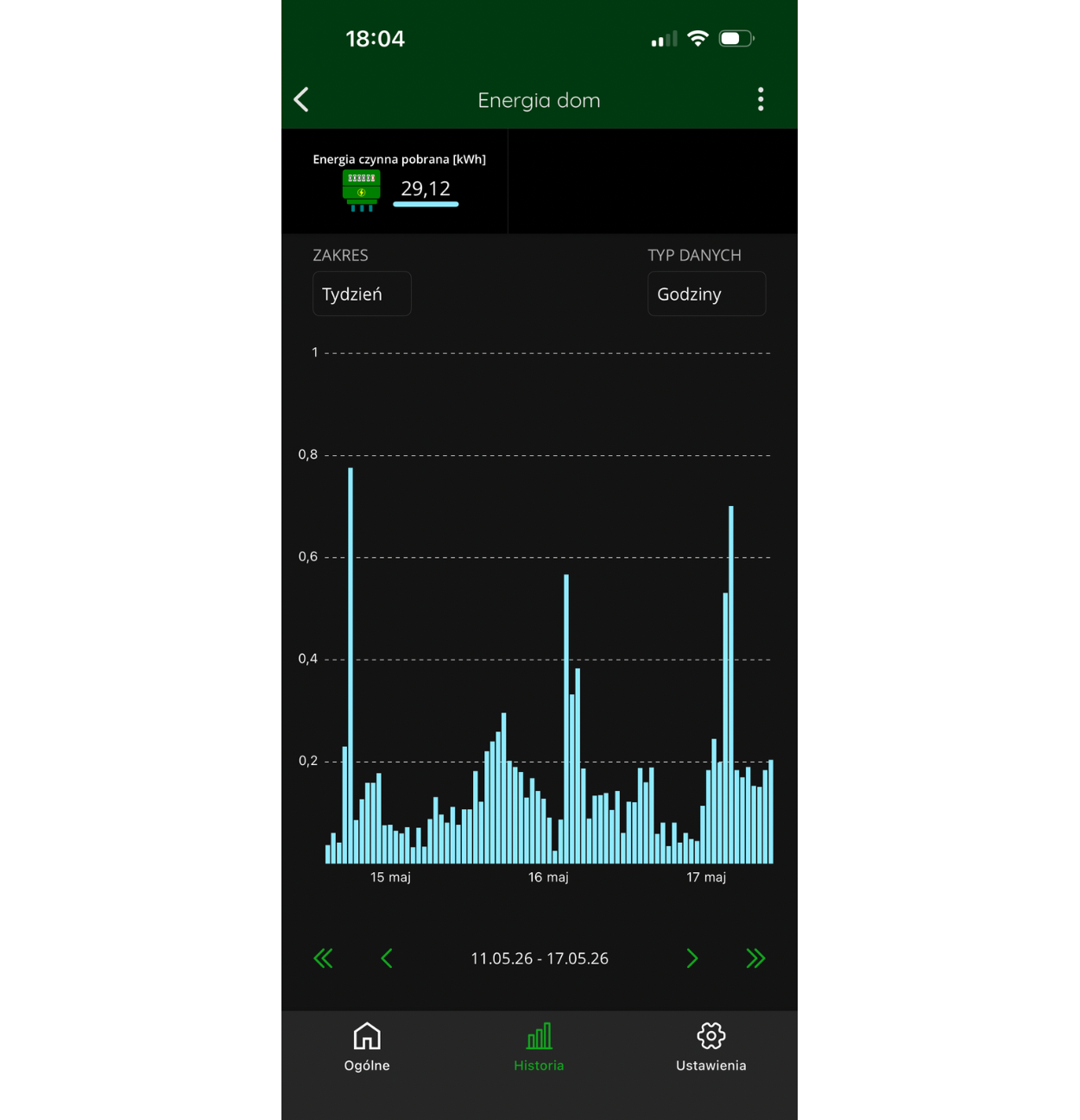

Historia pomiarów i analiza zużycia
Możliwość monitorowania realnych kosztów zużycia prądu.
Urządzenie wyposażono w dodatkowe wejście temperatury, które może zostać wykorzystane wewnątrz rozdzielni elektrycznej do kontroli temperatury instalacji, lub jako czujnik zewnętrzny monitorujący temperaturę otoczenia.

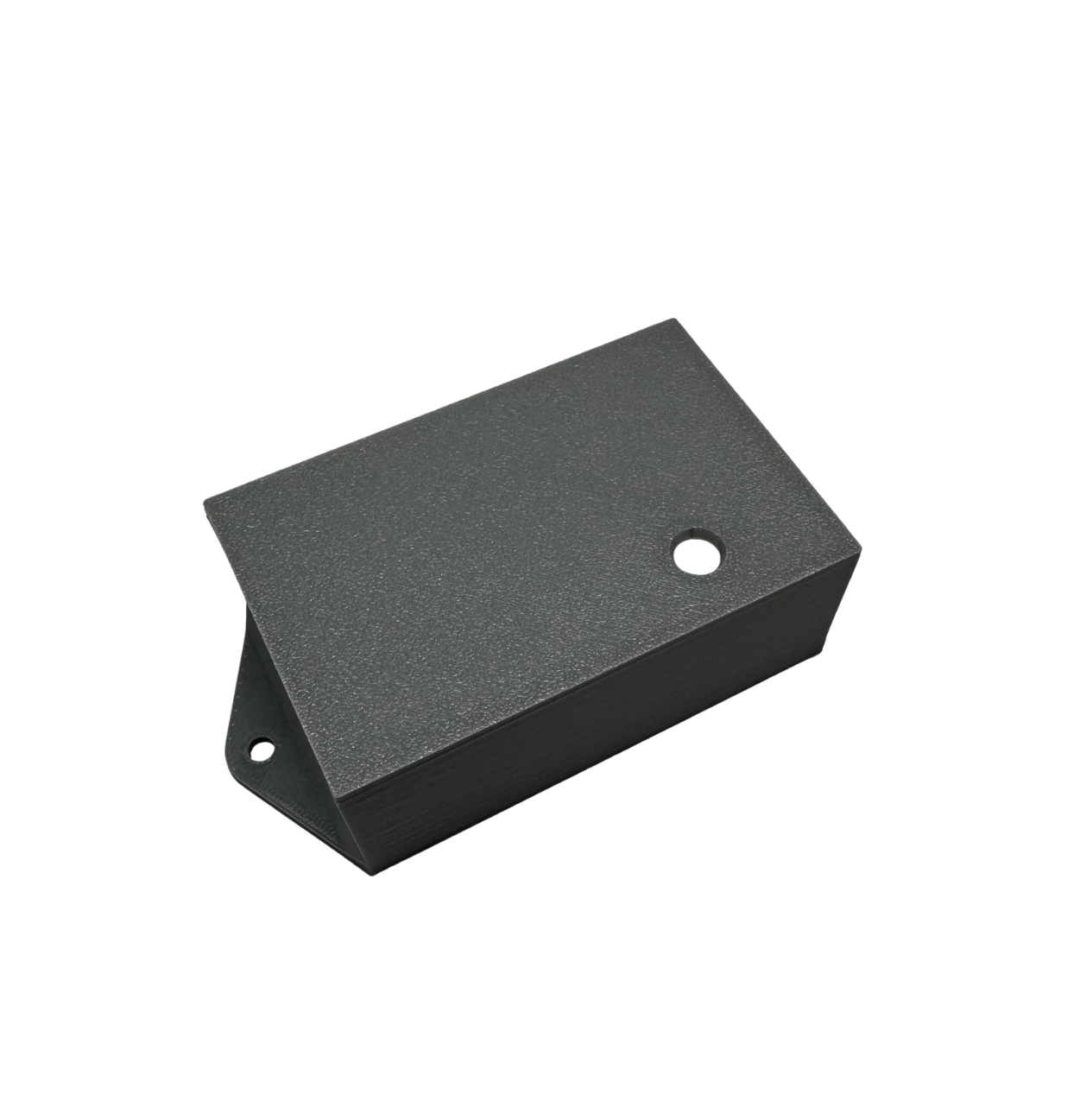

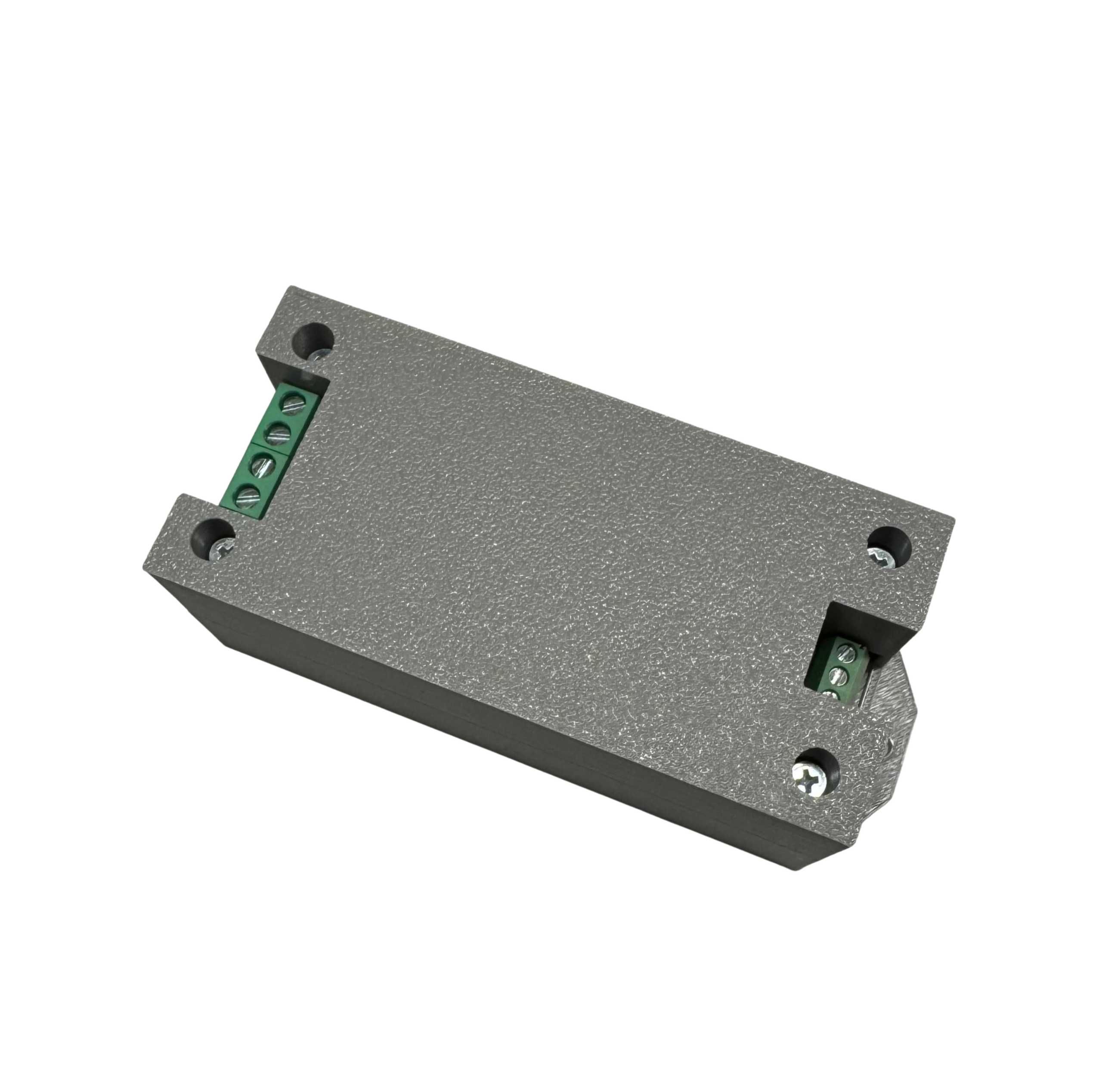

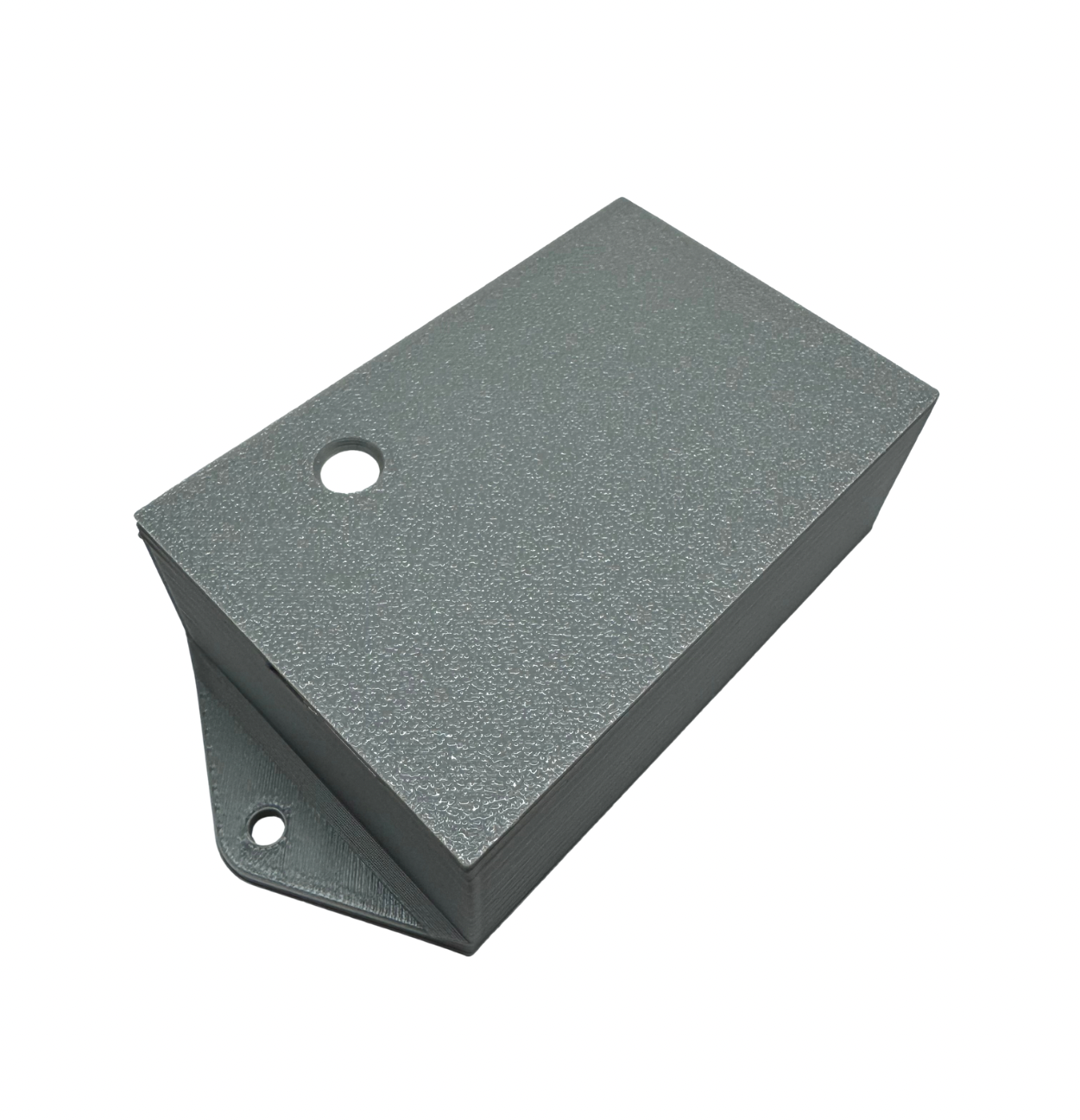

Nowoczesna obudowa drukowana w technologii 3D
Estetyczna i solidna konstrukcja zapewniająca wygodny montaż oraz profesjonalny wygląd urządzenia.
Otwierany miernik prądu pozwala na łatwe podłączenie do instalacji elektrycznej bez konieczności odpinania głównej sieci.
