Witaj w miejscu, gdzie pasja spotyka się z praktyką
Jestem elektronikiem z pasją do nowoczesnych technologii i tworzenia praktycznych, przemyślanych rozwiązań.
Projektuję urządzenia od podstaw – od pomysłu, schematu i PCB, po obudowy drukowane w 3D.
Łączę układy analogowe i cyfrowe z mikrokontrolerami (szczególnie ESP32), tworząc funkcjonalne projekty.
Część z nich integruję z systemem SUPLA, umożliwiając zdalne sterowanie i rozwój własnych rozwiązań smart home.
Masz pomysł lub szukasz wykonawcy? Napisz.
Zakres współpracy:
- projektowanie elektroniki i PCB
- modelowanie oraz druk 3D
Każdy projekt dostarczam z pełną dokumentacją.
Nie tylko elektronika…
Jako pasjonat druku 3D tworzę funkcjonalne i estetyczne przedmioty – od praktycznych rozwiązań do domu i warsztatu po dekoracje.
Łączę technologię z kreatywnością, dbając o to, by każdy projekt był nie tylko użyteczny, ale też dopracowany wizualnie i unikalny.
Korzystam z drukarki Bambu Lab A1, która pozwala mi realizować także wielokolorowe wydruki.
Pracuję z różnymi materiałami i stale rozwijam swoje projekty.
To dopiero początek!
Prezentowane tutaj realizacje to tylko część tego, nad czym pracuję.
Stronę – również mojego autorstwa – będę sukcesywnie rozwijać i uzupełniać o kolejne projekty.
Zaglądaj tu kiedy tylko chcesz – może znajdziesz coś dla siebie lub zainspirujesz się.
Zapraszam do kontaktu – dane znajdziesz na dole strony.
"Jedynym ograniczeniem jest nasza wyobraźnia."
Tu pojawi się już niedługo kolejny projekt ...

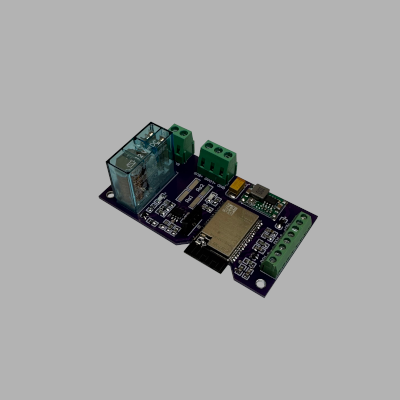

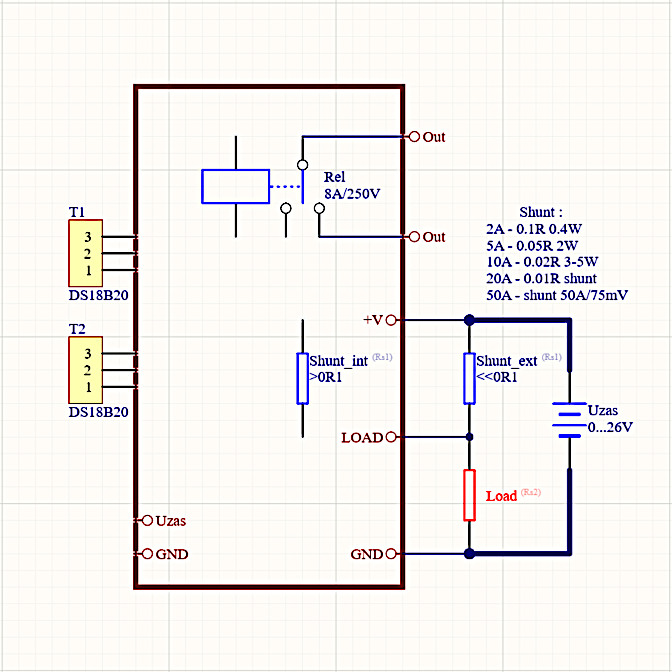

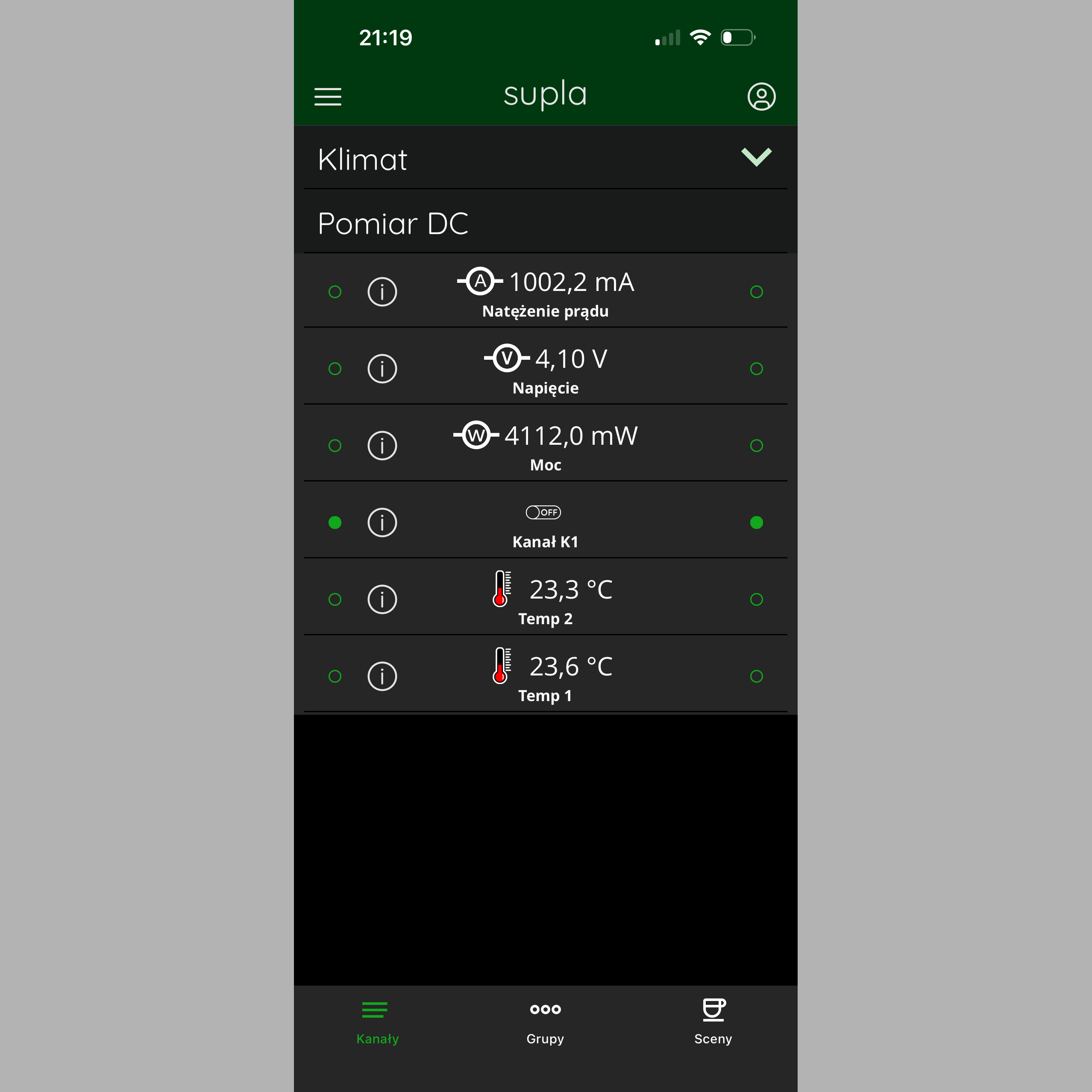

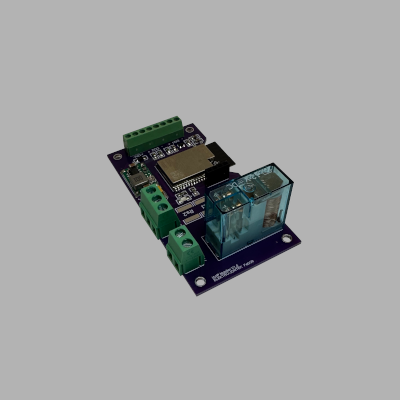

Monitor prądu i mocy DC ESP32; współpraca z SUPLA
Kompaktowy moduł pomiarowy oparty na układzie INA219 firmy Texas Instruments, zaprojektowany do monitorowania prądu, napięcia oraz mocy w instalacjach prądu stałego do 26V. Rozwiązanie sprawdza się zarówno w projektach DIY, jak i w praktycznych zastosowaniach, takich jak systemy zasilania w kamperach czy instalacje off-grid.
Na płytce przewidziano dwa warianty pomiaru prądu: wbudowany bocznik do pomiarów niskoprądowych (do 3 A) oraz wejście dla zewnętrznego bocznika, co pozwala rozszerzyć zakres pomiarowy do znacznie większych wartości.
Dodatkowe wejścia temperatur umożliwiają nadzór nad pracą układu — w tym np. kontrolę temperatury bocznika oraz monitorowanie procesu w wybranych punktach instalacji.
Zintegrowany przekaźnik sterowany z poziomu aplikacji pozwala na zdalne włączanie i wyłączanie odbiornika, co zwiększa funkcjonalność całego systemu i umożliwia jego wykorzystanie jako elementu automatyki.
Urządzenie może być zasilane bezpośrednio z mierzonego źródła, co upraszcza instalację i eliminuje potrzebę stosowania dodatkowego zasilania.
Cechy urządzenia:
- układ oparty na INA219 (pomiar prądu, napięcia i mocy),
- obsługa napięć DC do 26 V,
- wbudowany bocznik do pomiarów do 3 A,
- możliwość podłączenia zewnętrznego bocznika dla dużych prądów,
- wystarczająca dokładność do większości zastosowań praktycznych,
- dodatkowe wejścia do pomiaru temperatury (np. bocznika),
- zdalnie sterowany przekaźnik do kontroli odbiorników,
- możliwość zasilania bezpośrednio z mierzonego obwodu,
- kompaktowa konstrukcja,
- zastosowanie m.in. w kamperach i systemach zasilania DC,
- projekt w ciągłym rozwoju.
Trwają prace nad rozszerzeniem funkcjonalności o możliwość precyzyjnej kalibracji układu dla różnych typów boczników, co pozwoli jeszcze lepiej dopasować urządzenie do indywidualnych zastosowań.
W celu umiejętnego wykorzystania układu zapoznaj się z możliwościami układu INA219. Do projektu utworzyłem unikalne ikony aplikacji. Software ciągle w rozwoju..

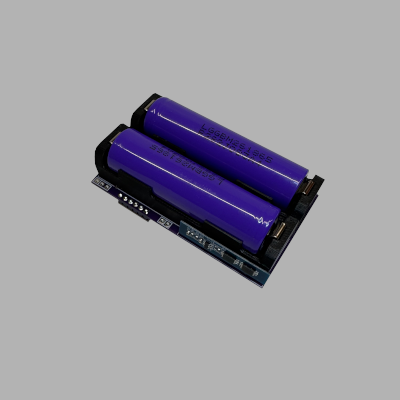

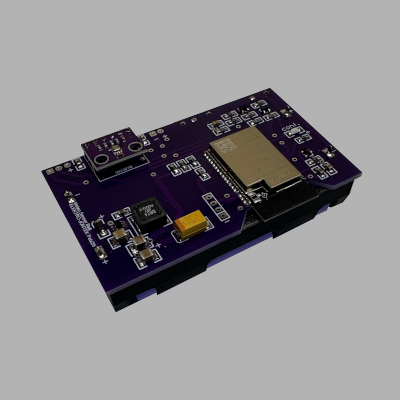

Stacja Meteo zasilana bateryjnie ESP32; współpraca z SUPLA
Stacja umożliwia precyzyjny pomiar temperatury, wilgotności oraz ciśnienia atmosferycznego dzięki zastosowaniu wysokiej klasy czujnika BME280. To sprawdzone rozwiązanie gwarantuje dużą dokładność i stabilność odczytów w długim czasie.
Zastosowany tryb Deep Sleep pozwala znacząco ograniczyć zużycie energii i dostosować interwał pomiarowy do własnych potrzeb. Dzięki temu urządzenie może pracować na zasilaniu bateryjnym przez ponad pół roku bez konieczności ładowania.
Kompaktowa konstrukcja układu sprawia, że urządzenie jest niewielkie i łatwe do integracji w różnych zastosowaniach. Projekt przewiduje wykonanie dedykowanej obudowy w technologii druku 3D, co pozwala na pełne dopasowanie do warunków pracy (np. zastosowania zewnętrzne).

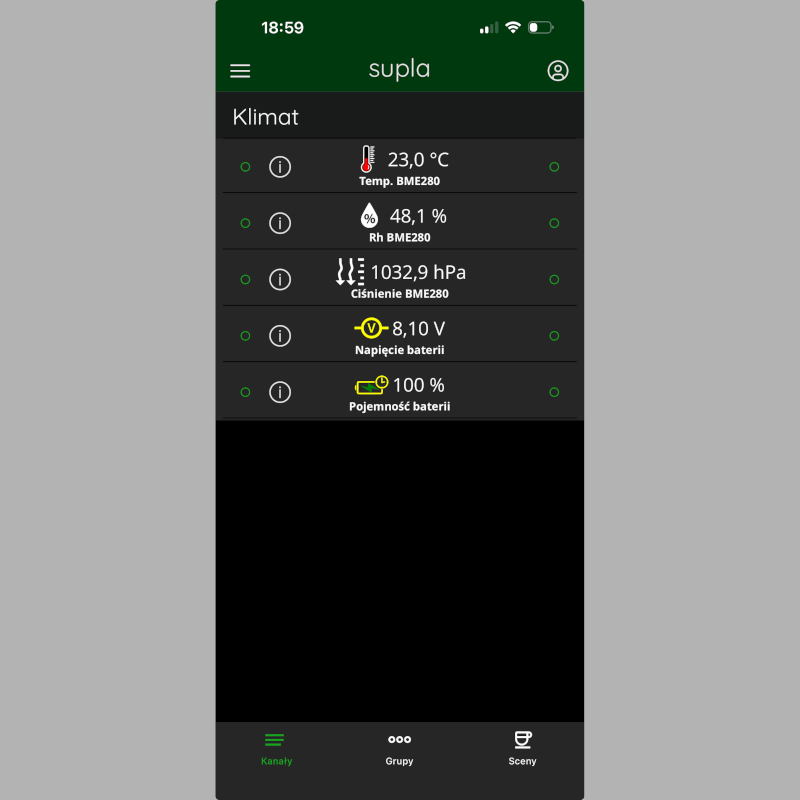

W aplikacji Supla użytkownik ma dostęp nie tylko do danych środowiskowych, ale również do informacji o stanie zasilania — napięciu baterii oraz jej szacunkowej pojemności procentowej.
Cechy urządzenia:
- kompaktowy, niewielki układ,
- bezprzewodowa praca na baterii (2 × ogniwo 18650),
- czas działania przekraczający 6 miesięcy,
- precyzyjny czujnik BME280 (temperatura, wilgotność, ciśnienie),
- energooszczędny tryb Deep Sleep z regulacją interwału pomiaru,
- integracja z systemem Supla i dedykowane, własne ikony w aplikacji,
- monitorowanie napięcia i poziomu naładowania baterii
- zabezpieczenie baterii dzięki układowi BMS,
- w pełni mobilna praca — bez potrzeby podłączania kabli,
- możliwość wykonania indywidualnej obudowy w technologii druku 3D.
Projekt stanowi solidną bazę do dalszej rozbudowy, np. o zasilanie solarne (panel PV), co pozwala stworzyć w pełni autonomiczne rozwiązanie IoT.

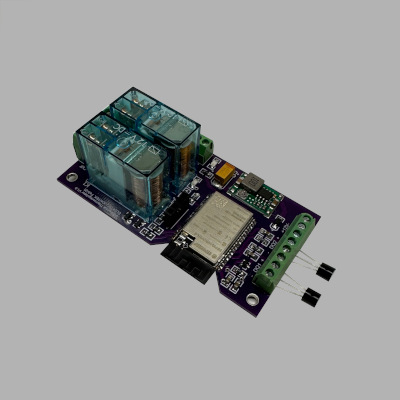

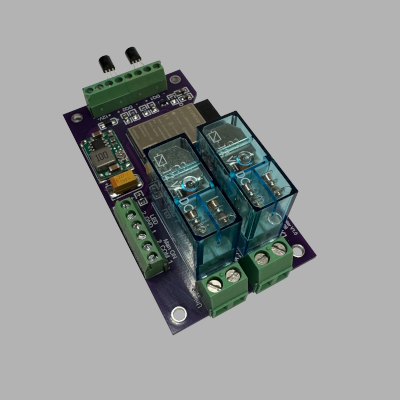

Termostat różnicowy ESP32; współpraca z SUPLA
Termostat różnicowy działający w oparciu o SUPLA, umożliwiający porównywanie dwóch temperatur i sterowanie przekaźnikiem w zależności od ustawionego trybu.
Układ pracuje w trybie grzania lub chłodzenia, automatycznie odwracając logikę działania. Pozwala na precyzyjne ustawienie histerezy (co 0,1°C) oraz czasu kontroli i przełączania (w oknie konfiguracyjnym).
Funkcje urządzenia:
- tryb Auto – w pełni automatyczne działanie według nastaw,
- tryb Manual – ręczne sterowanie ON/OFF przekaźnika (GPIO),
- dwa czujniki temperatury DS18B20,
- dodatkowy kanał uniwersalny sterowany z aplikacji lub harmonogramów,
- kompatybilność z ESP32 (Dev / C3).
W trybie automatycznym przekaźnik załącza się w zależności od trybu Lato/Zima lub Grzanie/Chłodzenie np. przy chłodzeniu, gdy temperatura zewnętrzna jest niższa od wewnętrznej (z uwzględnieniem histerezy), a przy grzaniu – odwrotnie.
Urządzenie sprawdzi się z powodzeniem podczas wentylacji obiektu lub ogrzewania wody bojlerem (sterowanie zaworu lub pompy z pieca).

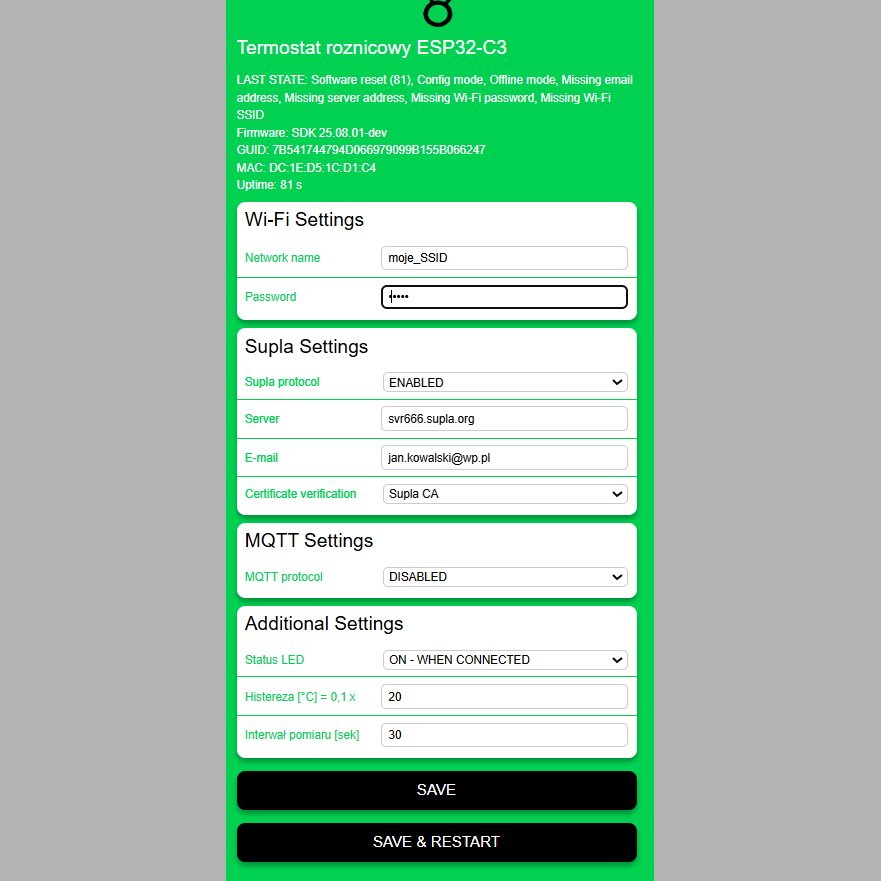

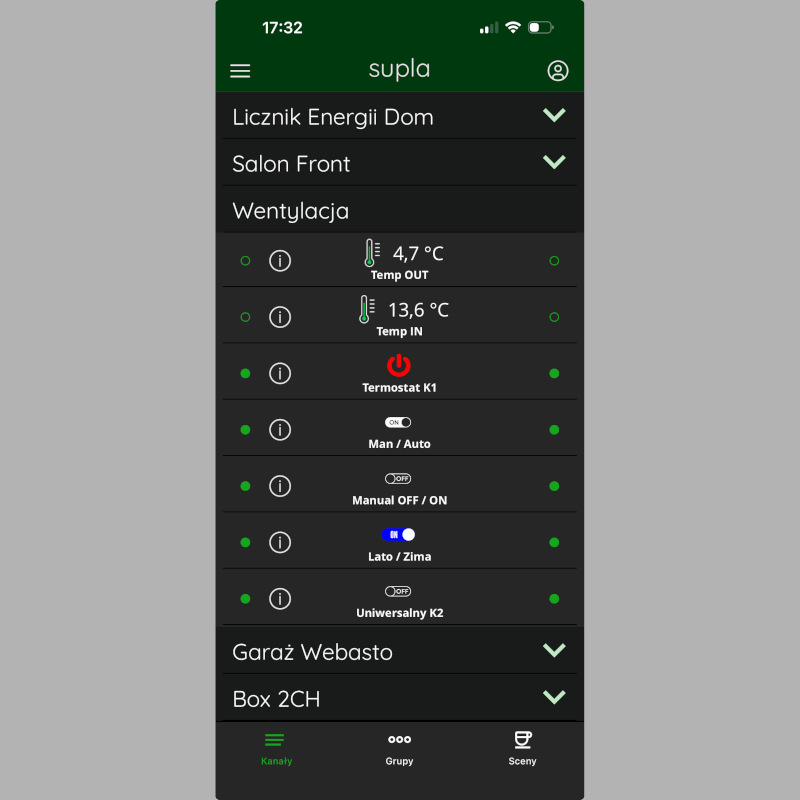

Możliwe jest także uproszczenie widoku w aplikacji SUPLA poprzez wyłączenie nieużywanych przełączników. W prezentowanym przykładzie w Aplikacji mobilnej jest to moduł Wentylacja. Oczywiście układ został zamontowany w obudowie a przewody czujników wyprowadzone. Do każdego projektu tworzę unikalne ikony aplikacji.

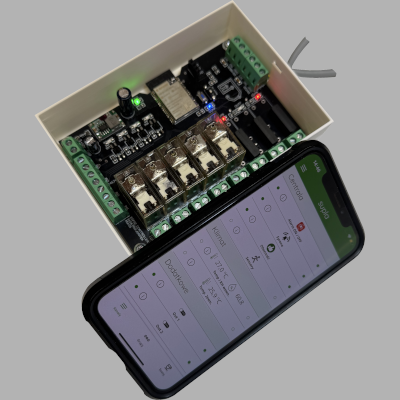

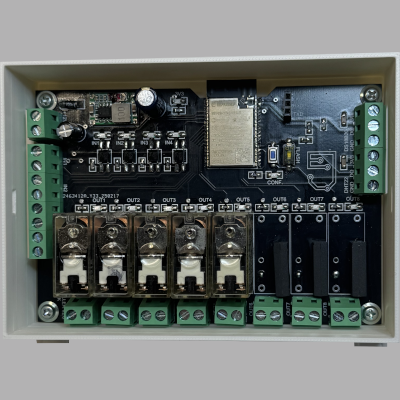

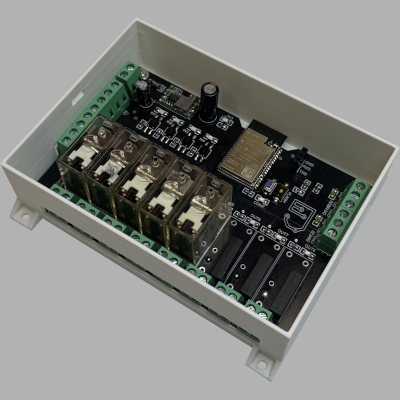

Kontroler -sterownik ESP32; współpraca z SUPLA
Uniwersalny, kompaktowy sterownik zbudowany w oparciu o moduł ESP32. Urządzenie posiada do 8 wyjść przekaźnikowych (do 10 A) oraz 4 izolowane wejścia cyfrowe przystosowane do sygnałów dwustanowych. Dodatkowo wyposażone jest w:
oddzielne wejście dla czujnika temperatury DS18B20,
oddzielne wejście dla czujnika temperatury i wilgotności DHT22.
Zasilanie odbywa się z napięcia stałego 12 VDC, co czyni urządzenie idealnym rozwiązaniem również do systemów mobilnych (np. zasilanych z akumulatora). W zależności od potrzeb, można zastosować przekaźniki o dużej obciążalności (do 16A) lub energooszczędne przekaźniki kontaktronowe – szczególnie przydatne w zastosowaniach bateryjnych.

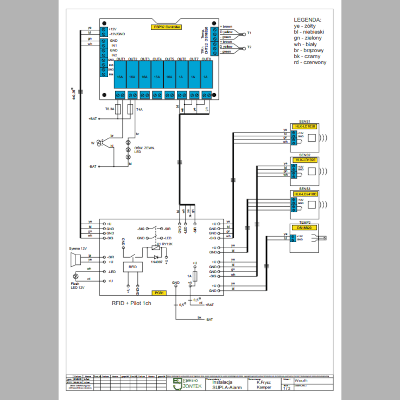

Urządzenie zaprojektowane zostało jako sterownik uniwersalny, ale znalazło z powodzenie zastosowanie jako system alarmowy do kampera, z możliwością rozbudowy o dodatkowe akcesoria, takie jak włącznik światła i wentylacji. Do wejść można podłączyć różnego rodzaju krańcówki stykowe lub inne sensory cyfrowe.
Sterowanie odbywa się za pośrednictwem aplikacji mobilnej SUPLA, co umożliwia zdalny nadzór, powiadomienia i łatwą konfigurację. Sterownik można z powodzeniem zaprogramować stosując własne dedykowane oprogramowanie.
Cechy urządzenia:
uniwersalny sterownik oparty o ESP32,
8 wyjść przekaźnikowych (do 10 A),
4 wejścia cyfrowe (stykowe, izolowane),
sygnalizacja LED stanu wejść i wyjść
pomiar temperatury i wilgotności (DS18B20, DHT22),
zasilanie 12 V DC (np. z akumulatora),
możliwość zastosowania przekaźników o niskim poborze,

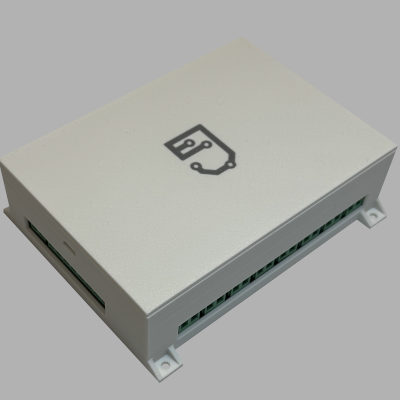

obudowa wykonana w technologii druku 3D,
współpraca z aplikacją SUPLA (alarm, sterowanie, powiadomienia).

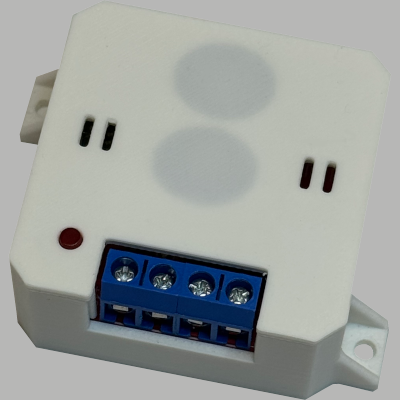

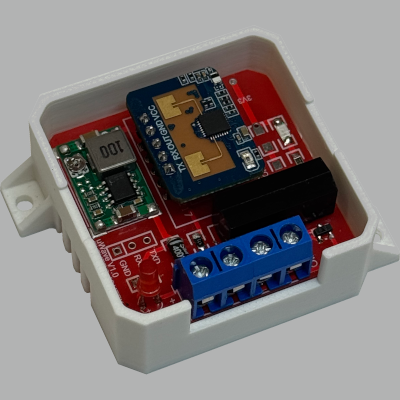

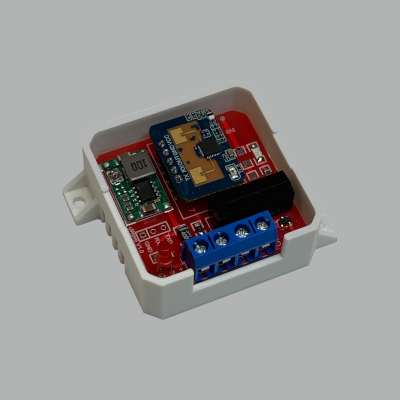

Czujnik mikrofalowy ESP32; współpraca z SUPLA
Kompaktowy i wszechstronny czujnik mikrofalowy, zbudowany na bazie modułu ESP32, zaprojektowany do wykrywania obecności człowieka. Urządzenie może działać w dwóch trybach w zależności od typu sensora – jako czujnik obecności w bezruchu lub czujnik ruchu podobny do tradycyjnych sensorów PIR. Dzięki technologii mikrofalowej możliwe jest wykrywanie obecności nawet przez przeszkody stałe, takie jak cienkie ściany czy drzwi.
Czujnik posiada wyjście przekaźnikowe, które można łatwo podłączyć np. do wejścia uniwersalnego sterownika lub zastosować jako autonomiczny element systemu – dzięki komunikacji Wi-Fi (integracja z platformą SUPLA).
Zasilany jest napięciem 12 VDC, co sprawia, że świetnie sprawdza się zarówno w instalacjach stacjonarnych, jak i mobilnych.
Urządzenie występuje w dwóch wersjach:
Dla czujnika zaprojektowana została dedykowana obudowa wykonana w technologii druku 3D, zapewniająca estetykę i ochronę. Urządzenie może być zdalnie nadzorowane i konfigurowane z poziomu aplikacji mobilnej SUPLA.
Cechy urządzenia:
uniwersalny czujnik mikrofalowy z ESP32 (opcjonalnie),
dwa tryby wykrywania: obecność (bezruch) lub ruch,
działanie przez cienkie przeszkody (np. drzwi, ścianki),
1 wyjście przekaźnikowe,
zasilanie 12 V DC,
mały rozmiar 40x40x12mm
możliwość pracy autonomicznej (Wi-Fi) lub jako moduł zewnętrzny,
dedykowana obudowa w technologii druku3D (kształt i kolor wg. wytycznych),
integracja z aplikacją SUPLA (sterowanie, powiadomienia, automatyzacja).

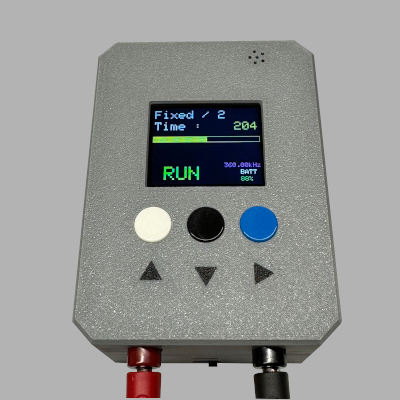

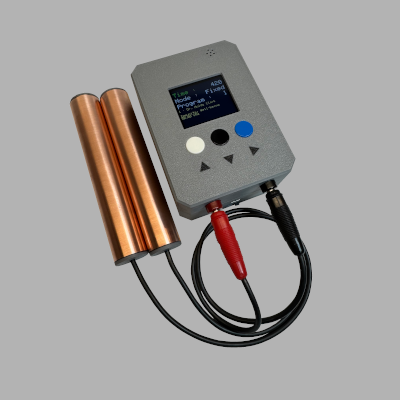

Urządzenie do elektroterapii ETD - Zapper
Projekt elektroterapii (ElectroTherapyDevice / tzw. zapper) powstał jako eksperymentalne urządzenie elektroniczne – z ciekawości, chęci nauki i podejmowania nietypowych wyzwań projektowych.
Opiera się na generowaniu impulsów o określonych częstotliwościach, inspirowanych koncepcjami takimi jak Royal Raymond Rife i tzw. tablice częstotliwości ETDFL. W projekcie skupiłem się przede wszystkim na stronie technicznej – precyzji generowania sygnału, różnych trybach pracy oraz wygodzie użytkowania.
Urządzenie oferuje m.in.:
- szeroki zakres częstotliwości (do ok. 1 MHz),
- różne tryby pracy (stała, sweep, grupy częstotliwości),
- zasilanie bateryjne (ładowanie przez USB-C),
- kolorowy wyświetlacz i prostą obsługę,
- precyzyjny generator sygnału sterowany mikrokontrolerem,
- elektrody z odpinanymi przewodami.
Podsumowując:
- Zakres częstotliwości: 0,01 kHz – 999,99 kHz (czyli do ok. 1 MHz)
- Zasilanie bezpieczne bateryjne z możliwością ładowania USB-C.
- kolorowy wyświetlacz LCD, prosta obsługa za pomocą trzech przycisków.
- Kompletna Tablica Rife’a zawierająca 3603 grupy częstotliwości (każda zawierająca 10 częstotliwości terapeutycznych), posortowanych w sposób alfabetyczny według nazwy dolegliwości.
- Regulowany czas pracy od 30s do 10minut, odliczanie czasu, sygnalizacja zakończenia, pasek postępu
- różne tryby pracy: stała częstotliwość, przemiatanie – „sweep”, grupy z tabeli Rife’a
- Napięcie pracy 12Vdc, wskaźnik poziomu baterii, SLEEP-mode po dwóch minutach bezczynności.

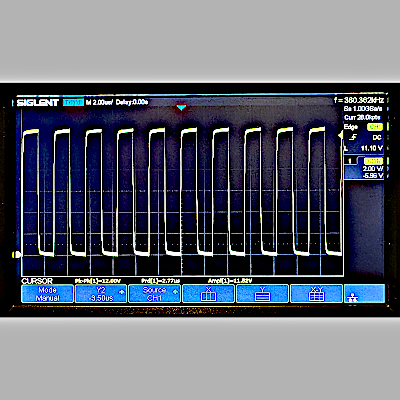

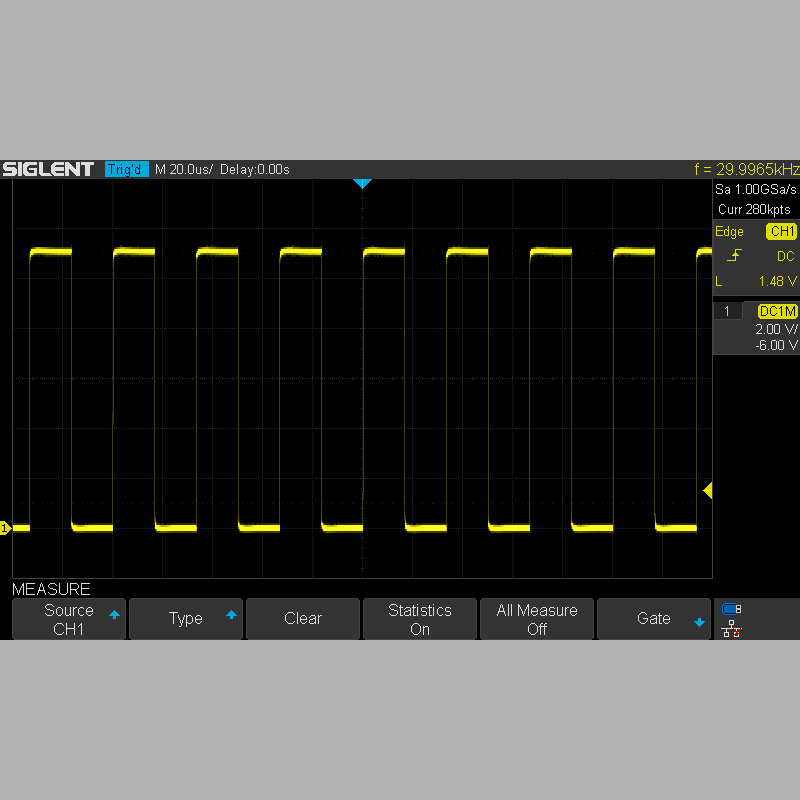

- Bardzo precyzyjna fala prostokątna – dokładność 0,1%, generowana przez specjalizowany procesor
- miedziane elektrody z miękkimi odpinanymi kabelkami silikonowymi
- załączniki do projektu na dole strony
- dołączona do urządzenia dokumentacja i sposób działania
* urządzenie jest stale rozwijane; w trakcie budowy: możliwość wprowadzania własnych częstotliwości, aktualizacja oprogramowania przez WIFI, poprawiony design.
** Na dole strony załącznik do projektu
Projekt powstał z chęci stworzenia czegoś niekonwencjonalnego w obszarze elektroniki i nie jest przeznaczony ani traktowany jako profesjonalne urządzenie medyczne. Techniczna inspiracja zaczerpnięta z profesjonalnego urządzenia Rife Digital RDPV3

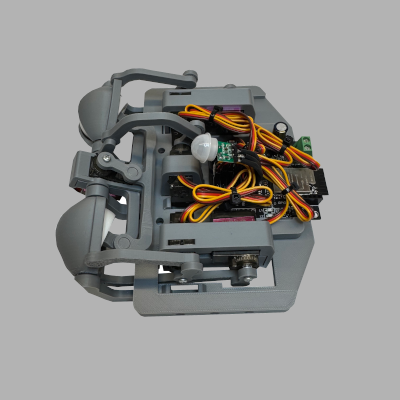

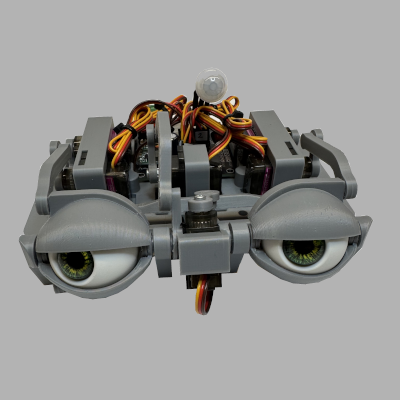

Animatronic Eyes (wg. proj. Willa Cogleya)
Projekt inspirowany designem Willa Cogleya został zrealizowany przy użyciu drukarki 3D Bambu Lab A1, z autorsko przeprojektowanymi oczami, które nadają mu unikalny charakter. To nie jest statyczna rzeźba – to ciągle rozwijany projekt, który łączy kreatywność, elektronikę i elementy robotyki.

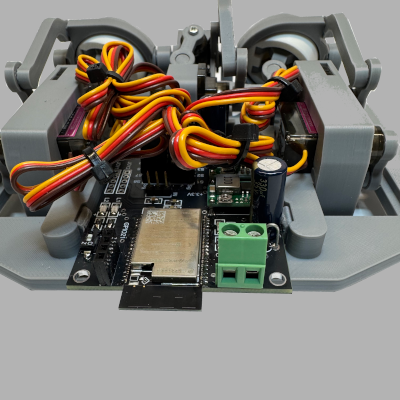

Sercem układu jest ESP32, mój ulubiony mikrokontroler, oferujący ogromne możliwości. Specjalnie zaprojektowana płytka pozwala na podłączenie aż 10 serwomechanizmów o łącznym poborze do 2A. Znajdziesz tu również dedykowane złącza dla czujnika ruchu, który uruchamia sekwencję ruchów gałek ocznych, oraz przygotowane wejścia dla joysticka XY – obecnie w fazie testów – który umożliwi ręczne sterowanie oczami.
Ruchy oczu są generowane losowo, z każdą aktualizacją stając się coraz bardziej płynne i naturalne. W planach mam dodanie emocji takich jak strach, zmęczenie, znudzenie czy smutek, aby jeszcze lepiej odwzorować ludzkie reakcje.
To urządzenie jest nie tylko efektem pasji – to doskonała platforma edukacyjna dla każdego, kto chce rozpocząć przygodę z elektroniką i robotyką. Płytkę można programować w Arduino, nawet jeśli dopiero zaczynasz.
Jeśli chcesz zbudować własną wersję – napisz do mnie! Przygotuję dla Ciebie zestaw startowy i przekażę najnowszy firmware.
To idealna okazja, by zacząć fascynującą zabawę z robotyką!
Jeśli chcesz, mogę też przygotować krótszą wersję np. na media społecznościowe lub do opisu na stronie produktu.
** Krótki film prezentujący działanie w załączniku na dole strony

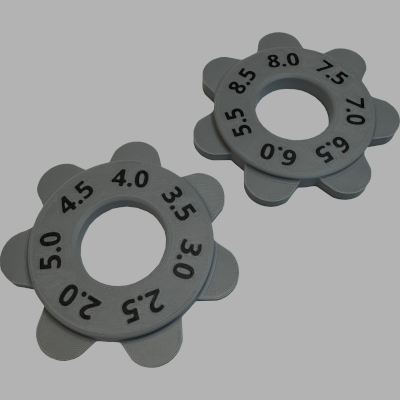

Szczelinomierz blacharski 2–8,5 mm
Praktyczny wzornik wykonany metodą dwubarwnego druku 3D, obejmujący zakres grubości od 2 do 5 mm oraz od 5,5 do 8,5 mm. Narzędzie to służy do szybkiej kontroli szczelin oraz precyzyjnego ustawiania elementów. Projekt powstał na życzenie zaprzyjaźnionego mechanika samochodowego – który wykorzystuje go do ustawiania szczelin w elementach karoserii samochodowej. Prosty, ale niezwykle pomocny i precyzyjny gadżet, który z powodzeniem sprawdzi się w warsztacie i nie tylko. Średnica wzornika około 10cm. Jeżeli potrzebujesz innych grubości lub rozmiarów lub kształtów – napisz, na pewno odpowiem i postaram się wykonać zamówiony przedmiot.

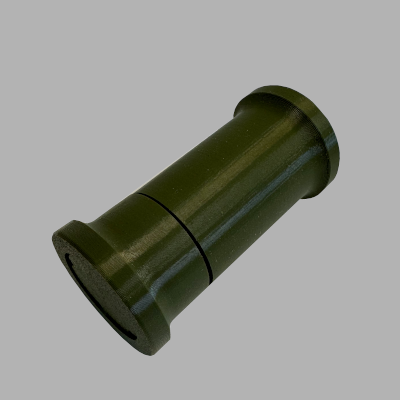

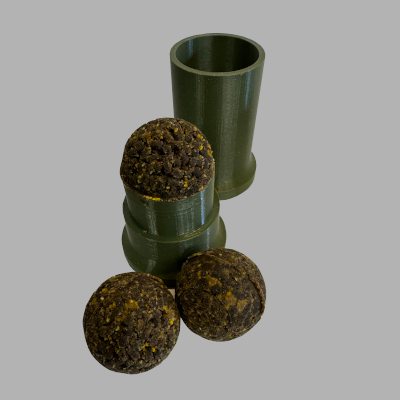

Prasa do kul zanętowych, 25mm i 30mm
Praska do zanęty – praktyczne rozwiązanie dla wędkarzy
Łącząc pasję do wędkarstwa z technologią druku 3D, zaprojektowałem i wykonałem praktyczną praskę do formowania kulek zanętowych. Dzięki niej w prosty sposób przygotujesz kulki o średnicy 25–30 mm – rozmiarze, którego do tej pory nie znalazłem na rynku.
Praska została zaprojektowana w sposób przemyślany i wygodny w użyciu – gotowe kulki łatwo wypadają dzięki specjalnym przyciskom, a ich twardość możesz regulować sam, dobierając ilość prasowanej zanęty. To oznacza, że kulki zawsze będą dokładnie takie, jakich potrzebujesz.
Dzięki temu możesz precyzyjnie posyłać zanętę w wybrane miejsce łowiska i zwiększać swoje szanse na udane połowy.
Sprawdzone w praktyce – działa z sukcesem!
Jeżeli masz inne pomysły wędkarskie – napisz !

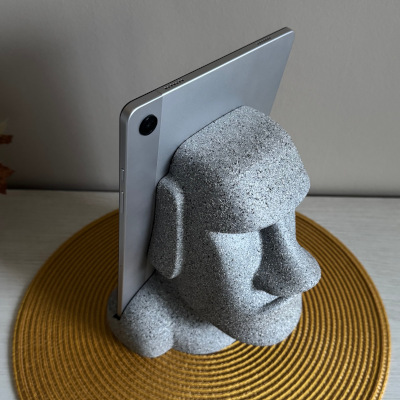

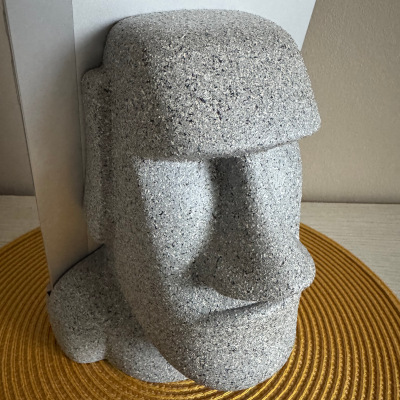

Moai 3D - Twój tablet na barkach starożytności.
Czy fascynują Cię starożytne pomniki i monumentalne rzeźby? Jeśli tak, z pewnością przypadnie Ci do gustu statyw Moai na tablet, inspirowany słynnymi kamiennymi posągami z Wyspy Wielkanocnej.
Ten wyjątkowy projekt łączy w sobie piękno tradycyjnej sztuki monumentalnej z nowoczesną technologią druku 3D. Powstał z myślą o tym, by Twój tablet miał naprawdę niepowtarzalne miejsce spoczynku – zarówno w trakcie pracy, jak i podczas oglądania filmów czy przeglądania treści.
Każdy statyw wykonywany jest w technologii druku 3D, z materiału w dowolnym kolorze, dopasowanym do Twoich potrzeb. Prezentowana wersja jest wykończona strukturą w imitacji szarego marmuru, która dodaje całości elegancji i charakteru.
Moai możliwy do wykonania w różnych wymiarach (na prezentowanym zdjęciu 23cm z tabletem 11″), z możliwością dostosowania szerokości kieszeni pod Twój tablet lub smartfon. To połączenie funkcjonalności, designu i odrobiny poczucia humoru – bo przecież kto nie chciałby, aby jego urządzenie odpoczywało na barkach legendarnego posągu?
Jeżeli masz pytania dotyczące tego projektu – napisz !
